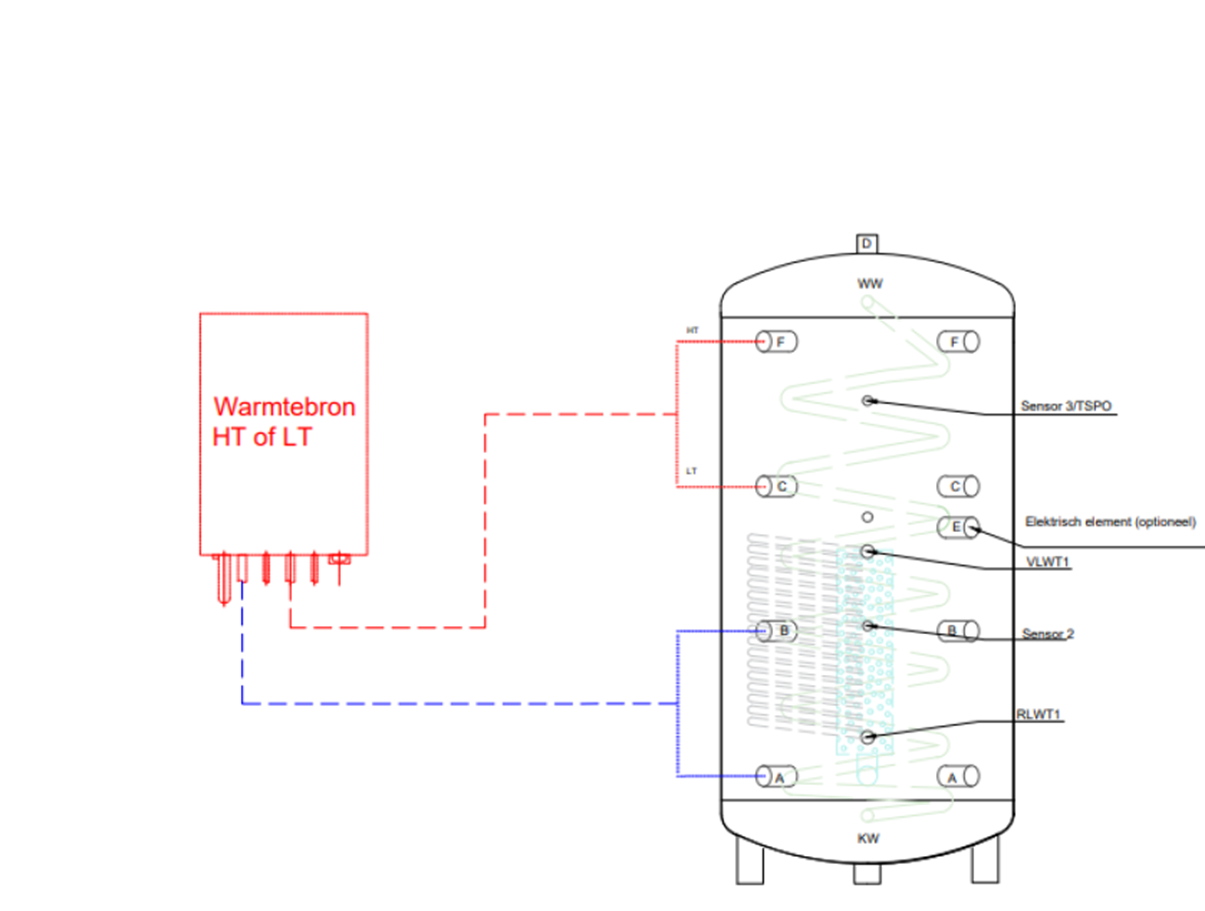

Aansluitpunten Stratificatie buffervat (SPS-1W)

Stratificatie buffervat (SPS)

Werking

De SPS bufferboiler is een gelaagd buffervat voor warmtepompsystemen. Bij Technea noemen wij dit type vat een **stratificatie buffervat**. De fabrikant gebruikt de benaming **SPS**, maar deze naam zegt in de Nederlandse markt weinig over de werking van het vat. Daarom gebruiken wij in documentatie en advies meestal de term *stratificatie buffervat (SPS)*.

Een stratificatie buffervat zorgt ervoor dat warm en koud water zich in lagen (stratificatie) in het vat opbouwen. Hierdoor blijft de temperatuurstructuur in het vat behouden. Dit is belangrijk voor warmtepompsystemen, omdat lage retourtemperaturen zorgen voor een hogere COP en dus een beter systeemrendement.

Het SPS stratificatie buffervat is voorzien van meerdere aansluitpunten voor:

• warmtepomp (lage temperatuur bron)

• hoge temperatuur bron (bijvoorbeeld cv-ketel of zonne-thermie)

• tapwaterverwarming

• temperatuursensoren

• optioneel elektrisch element

Door de positionering van de aansluitingen wordt de gelaagdheid in het vat behouden. Hierdoor kan de installatie efficiënt warmte opslaan en afgeven zonder dat het vat volledig gemengd raakt.

Aansluitprincipe warmtepomp (LT)

De lage temperatuur warmtebron, meestal een warmtepomp, wordt aangesloten op de LT-aansluitingen van het stratificatie buffervat.

Aanvoer warmtepomp → aansluiting C

Retour warmtepomp → aansluiting B

De interne warmtewisselaar draagt de warmte over aan het buffervat. Door de lage retourtemperatuur kan de warmtepomp met een hogere COP werken.

Aansluitprincipe hoge temperatuur bron (HT)

Wanneer een aanvullende warmtebron aanwezig is (bijvoorbeeld cv-ketel, biomassaketel of zonne-thermie), kan deze worden aangesloten op de HT-aansluitingen.

Aanvoer HT-bron → aansluiting F

Retour HT-bron → aansluiting C

De hoge temperatuur bron verwarmt vooral het bovenste deel van het vat. Hierdoor blijft er snel voldoende hoge temperatuur beschikbaar voor tapwater of piekvraag.

Tapwateraansluitingen

Het stratificatie buffervat SPS kan worden gebruikt voor tapwaterverwarming via de interne warmtewisselaar.

Koud water (KW) → onderzijde boiler

Warm water (WW) → bovenzijde boiler

Het tapwater wordt via de warmtewisselaar verwarmd en blijft hydraulisch gescheiden van het cv-water.

Sensorposities

Voor een correcte regeling van het systeem zijn meerdere sensorposities aanwezig.

Sensor 3 / TSPO → bovenin het vat (tapwaterzone)

Sensor 2 → midden in het vat (bufferzone)

De regeling gebruikt deze sensoren om de laadstrategie van warmtepomp en eventuele aanvullende warmtebronnen te bepalen.

Elektrisch element (optioneel)

Het SPS stratificatie buffervat kan worden uitgerust met een elektrisch element.

Aansluiting E → elektrisch element

Dit element kan worden toegepast voor:

• legionellapreventie

• back-up verwarming

• piekbelasting

Installatietechnische aandachtspunten

• Sluit aanvoer en retour altijd op de juiste hoogte in het vat aan om menging te voorkomen.

• Plaats temperatuursensoren in de juiste dompelbuizen.

• Houd de retourtemperatuur naar de warmtepomp zo laag mogelijk voor een optimale COP.

• Zorg voor voldoende debiet door warmtewisselaars en leidingen.
