Bekabeling, vereffening en connectoren bij PV-installaties

Bekabeling, vereffening en connectoren bij PV-installaties

Bekabeling, vereffening en connectoren bij PV-installaties

Dit document beschrijft aandachtspunten voor DC-bekabeling, vereffening en connectoren bij PV-installaties, conform interne Technea-richtlijnen.

Kleurcodering DC-bekabeling

Hoewel NEN 1010 geen specifieke kleur voorschrijft voor DC-bekabeling, wordt voor uniformiteit aangehouden:
PLUS: rood
MIN: zwart

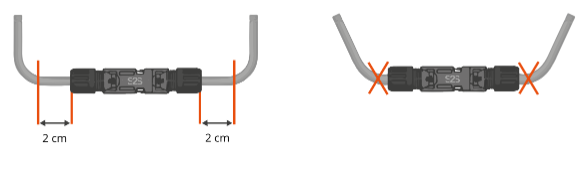

Mechanische bescherming

Voorkom mechanische beschadiging door:
- Kabels vrij te houden van scherpe randen
- Kabels correct te fixeren met UV-bestendige ty-raps
- Correcte dakdoorvoeren toe te passen
- Kabels niet in water te laten liggen

Thermische werking

Houd rekening met lengteverandering door temperatuurverschillen.
Een lengte van 100 meter krimpt circa 7 cm bij afkoeling van 30°C naar -10°C.
Laat daarom ruimte in bochten en bevestigingen.

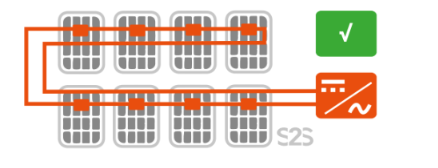

Tracé en bundeling


- PLUS- en MIN-kabels worden in gescheiden buizen gelegd.
- Bundels van PLUS en MIN worden dicht bij elkaar gehouden om inductielussen te voorkomen.
- De vereffeningsleiding wordt parallel aan de PLUS- en MIN-bundels gelegd.

Spanningsverlies DC-zijde

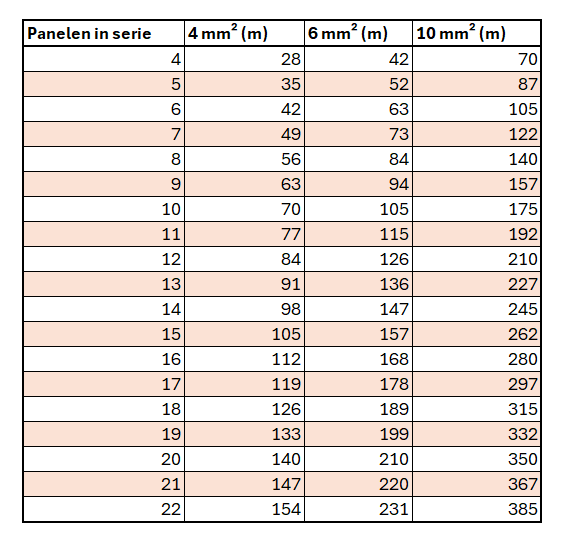

De tabel geeft indicatieve maximale kabellengtes bij 1% spanningsverlies, gebaseerd op:
- Soortelijke weerstand koper bij 50°C: 0,020 Ω·mm²/m
- Totale lengte = PLUS + MIN samen
- Paneelaansluitkabels niet meegerekend

Connectoren (MC4)

MC4 is zowel een merknaam als een typeaanduiding. Niet alle “MC4” connectoren zijn onderling compatibel.

Belangrijke aandachtspunten:

- Gebruik uitsluitend compatibele connectoren
- Knip fabrieksgemonteerde paneelsnoeren nooit af (onderdeel van productgarantie)

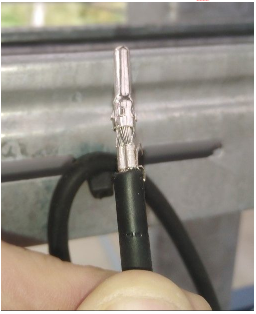

- Strip kabels correct (niet te kort, niet te lang)
- Twist aders niet (verhoogt overgangsweerstand)
- Gebruik een correcte MC4-krimptang
- Controleer wartels en draai deze correct aan
- Voorkom condensvorming in connectoren tijdens montage

Installaties die niet conform handleiding wordt uitgevoerd kan gevolgen hebben voor garantie.



Disclaimer

Dit kennisdocument is bedoeld als praktische technische leidraad voor installateurs en adviseurs. De informatie is met zorg samengesteld op basis van actuele kennis en praktijkervaring. Elke situatie blijft echter projectspecifiek. Controleer daarom altijd of de gekozen oplossing past binnen de bouwkundige en installatietechnische uitgangspunten van je project.

We denken graag met je mee!

Twijfel je over de juiste dimensionering, detaillering of systeemkeuze? Neem gerust contact met ons op. We kijken inhoudelijk met je mee en delen onze ervaring vanuit de praktijk. Samen zorgen we voor een technisch kloppende en toekomstbestendige oplossing.

Technea, wijzer in installatietechniek
