Fresh-r Compac en BBL-eisen voor ventilatie en geluid
Fresh-r Compac en BBL-eisen voor ventilatie en geluid
Bij toepassing van decentrale ventilatiesystemen in woningbouw moet de installatie voldoen aan de eisen uit het Besluit bouwwerken leefomgeving (BBL). Deze eisen hebben onder andere betrekking op ventilatiecapaciteit, installatiegeluid en de bijdrage aan de energieprestatie van het gebouw.
Dit kennisdocument beschrijft hoe een decentrale ventilatie-unit zoals de Fresh-r Compac binnen een appartement kan voldoen aan deze eisen.
Toetsingskader BBL
Voor ventilatiesystemen in nieuwbouwwoningen zijn met name twee aspecten relevant:
• het installatiegeluid in verblijfsruimten
• de minimale ventilatiecapaciteit per ruimte
Volgens het BBL mag het karakteristieke installatiegeluidsniveau in een verblijfsruimte niet hoger zijn dan 30 dB(A), gemeten volgens NEN 5077. De beoordeling vindt plaats bij de hoogste stand van het voorgeschreven regelbereik, dus bij de normale langdurige ventilatiestroom.
Ventilatiebehoefte volgens gezondheidsadvies
De Gezondheidsraad adviseert een ventilatiedebiet van circa 25 m³/h per persoon. In een appartement met één slaapkamer en twee bewoners betekent dit een ventilatiebehoefte van ongeveer 50 m³/h voor de woning.
Geluidsprestatie Fresh-r Compac
Bij de relevante ventilatiestromen blijft het installatiegeluidsniveau van de Fresh-r Compac onder de grenswaarde van 30 dB(A). Zowel bij 25 m³/h als bij 50 m³/h blijft het geluidsniveau onder deze norm, waardoor de unit voldoet aan de geluidseisen voor installaties in verblijfsruimten volgens het BBL.
Ventilatie-eisen per ruimte
Het BBL stelt minimale ventilatiecapaciteiten voor verschillende ruimten in een woning.
Voor nieuwbouwwoningen gelden onder andere de volgende waarden:
• Keuken: circa 21 dm³/s ≈ 75 m³/h
• Badkamer: circa 14 dm³/s ≈ 50 m³/h
Deze waarden zijn vastgelegd in de ventilatie-eisen voor verblijfsgebieden en natte ruimten. :contentReference[oaicite:3]{index=3}
Cascadeprincipe bij Fresh-r ventilatie
De Fresh-r Compac kan functioneren volgens het cascadeprincipe. Hierbij stroomt lucht eerst door de verblijfsruimten en wordt deze vervolgens via natte ruimten afgevoerd.
In de onderzochte appartementssituatie werkt dit als volgt:
• De ventilatievraag van woonkamer en keuken bedraagt circa 75 m³/h.
• Deze lucht stroomt via de woning richting de badkamer.
• Onder de badkamerdeur wordt de lucht naar de badkamer geleid.
• De Fresh-r Compac voert deze lucht vervolgens af.
Door deze luchtstroom ontstaat automatisch voldoende afvoer in de badkamer. De ventilatievraag van de woonkamer en keuken zorgt er namelijk voor dat er minimaal ongeveer 50 m³/h door de badkamer wordt afgevoerd. Daarmee wordt voldaan aan de ventilatie-eisen voor natte ruimten.
Het cascadeprincipe wordt veel toegepast in ventilatiesystemen omdat:
• verse lucht eerst door verblijfsruimten stroomt
• vervuilde lucht via natte ruimten wordt afgevoerd
• geuren en vocht direct uit badkamer en keuken verdwijnen
Capaciteit van de Fresh-r Compac
De Fresh-r Compac heeft een maximale ventilatiecapaciteit van circa 120 m³/h. In het beschreven appartement is ongeveer 75 m³/h vereist. Hierdoor beschikt het systeem over voldoende capaciteit en regelbereik om aan de ventilatie-eisen te voldoen.
Mogelijke ventilatieconfiguraties
In woningbouwprojecten kunnen verschillende configuraties worden toegepast.

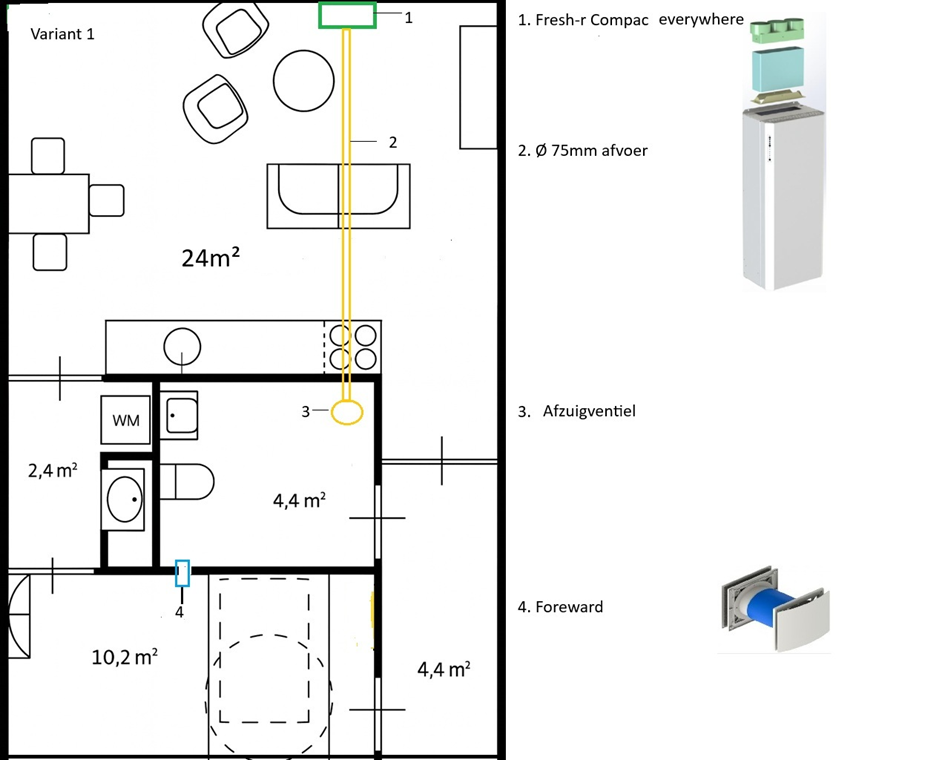

Variant 1 — Gebalanceerde oplossing
Fresh-r Everywhere in de woonkamer gecombineerd met een Fresh-r Forward bij slaapkamer of badkamer.

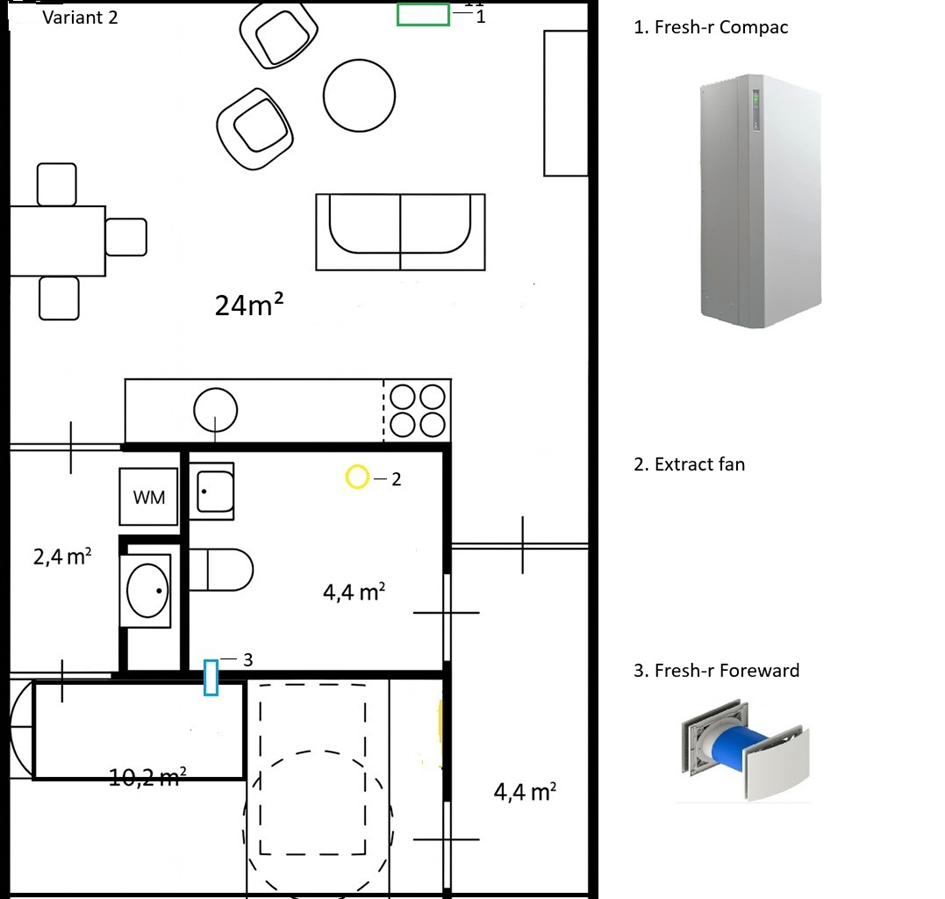

Variant 2 — Hybride oplossing
Fresh-r Compac in de woonkamer gecombineerd met vraaggestuurde afzuiging in de badkamer en raamroosters in de slaapkamer.

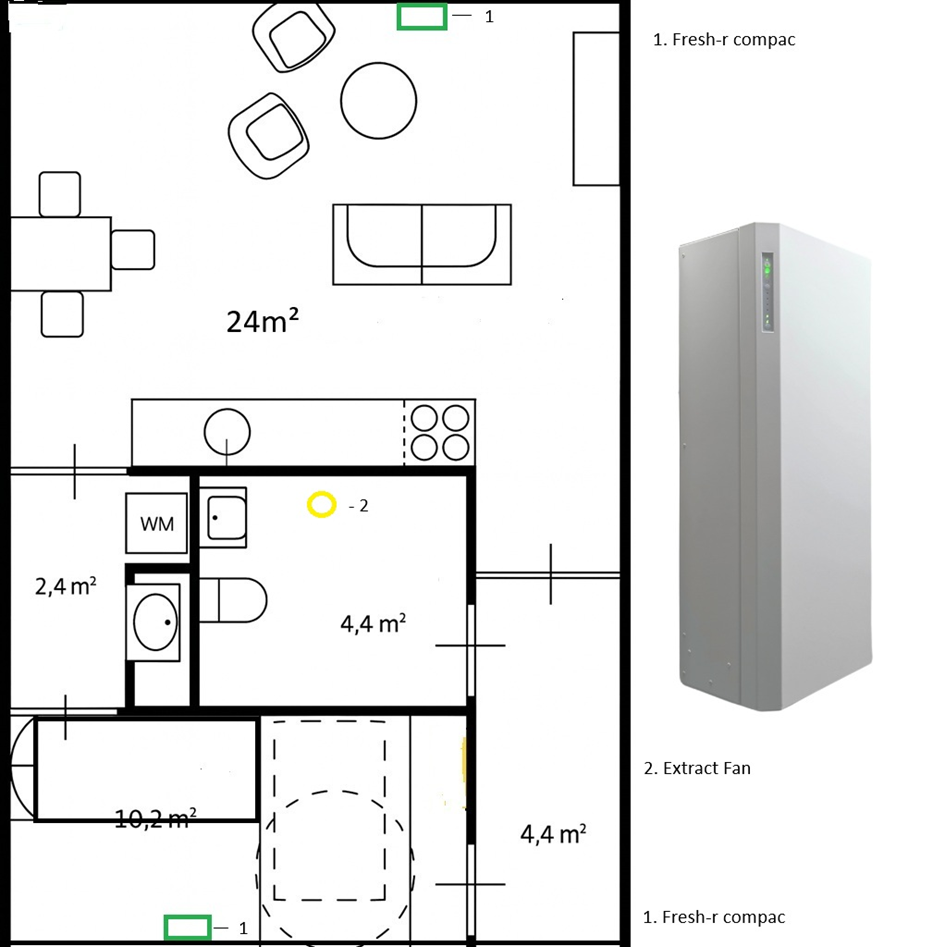

Variant 3 — Volledig gebalanceerde oplossing
Twee Fresh-r Compac units in combinatie met een separate badkamerafzuiging.
De keuze voor een configuratie hangt onder andere af van installatieruimte, energetische eisen (BENG) en investeringsniveau.
Bijdrage aan BENG-indicatoren
Door toepassing van warmteterugwinning en vraaggestuurde ventilatie kan een decentrale ventilatie-oplossing bijdragen aan het behalen van de BENG-indicatoren voor nieuwbouwwoningen. Daarmee kan de Fresh-r Compac onderdeel zijn van een ventilatieconcept dat voldoet aan zowel ventilatie- als energieprestatie-eisen.
Disclaimer
Dit kennisdocument is bedoeld als praktische technische leidraad voor installateurs en adviseurs. De informatie is met zorg samengesteld op basis van actuele kennis en praktijkervaring. Elke situatie blijft echter projectspecifiek. Controleer daarom altijd of de gekozen oplossing past binnen de bouwkundige en installatietechnische uitgangspunten van je project.
We denken graag met je mee!
Twijfel je over de juiste dimensionering, detaillering of systeemkeuze? Neem gerust contact met ons op. We kijken inhoudelijk met je mee en delen onze ervaring vanuit de praktijk. Samen zorgen we voor een technisch kloppende en toekomstbestendige oplossing.
Technea, wijzer in installatietechniek
Technea | Pallasweg 13 | 8938 AS Leeuwarden | info@technea.nl | 058-2884739
