Inventer badkamerventilatoren voor mechanische afvoer van vocht en luchtvervuiling
Badkamerventilatoren voor mechanische afvoer van vocht en luchtvervuiling
In badkamers, toiletten en andere natte of inpandige ruimtes ontstaan vaak korte maar intensieve vochtpieken. Zonder gerichte ventilatie kan dit leiden tot condensatie, schimmelvorming en geurproblemen. Een lokale mechanische afzuigventilator zorgt voor een snelle afvoer van vochtige en vervuilde lucht en helpt het binnenklimaat stabiel te houden.
Binnen het assortiment van Inventer worden drie typen ventilatoren toegepast: Pulsar, Aviant en Taris. Deze ventilatoren zijn geschikt voor verschillende bouwkundige situaties en ventilatieconcepten.
Typische toepassingen
Badkamerventilatoren worden toegepast in onder andere:
- badkamers en toiletten
- inpandige bergingen
- technische ruimtes
- keukens zonder directe afzuigkap
- woningen met een centrale ventilatieschacht
Bij gestapelde bouw kan een ventilator ook worden aangesloten op een gezamenlijke stijgleiding. In dergelijke situaties kan een brandwerende uitvoering noodzakelijk zijn.
Ventilatorvarianten
Pulsar – basisoplossing voor buitenwand
De Pulsar is een afzuigventilator voor montage in een buitenwand of plafond met een directe geveldoorvoer.
Kenmerken:
- automatische inschakeling via vocht- en lichtsensor
- energiezuinige werking
- zeer stille ventilator
- optionele bediening via app
Deze ventilator wordt vooral toegepast wanneer een directe buitenmuur aanwezig is.
Aviant – premium ventilator
De Aviant is de premium variant en biedt extra comfortfuncties.
Kenmerken:
- montage in buitenwand of plafond
- sensortrio met detectie van geur, vocht en licht
- hoogwaardige afwerking en comfortniveau
- app-bediening mogelijk
Deze ventilator wordt vooral gekozen in projecten waar comfort, automatisering en uitstraling een grotere rol spelen.
Taris – ventilator voor inpandige ruimtes
De Taris is bedoeld voor ruimtes zonder directe geveldoorvoer, bijvoorbeeld badkamers of toiletten in appartementen.
Kenmerken:
- aansluiting op een centraal luchtafvoerkanaal of stijgleiding
- zeer stille EC-motor
- geschikt voor permanente ventilatieconcepten
- toepasbaar in appartementen en gestapelde bouw
- leverbaar als 2R-variant voor ventilatie van twee ruimtes (bijvoorbeeld badkamer en toilet)
De ventilator is beschikbaar in verschillende capaciteiten en uitvoeringen.

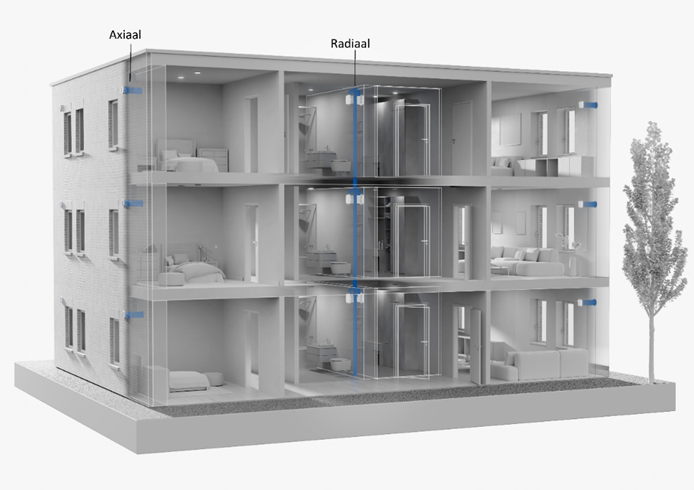

Axiale en radiale ventilatoren
Bij de Taris ventilator wordt onderscheid gemaakt tussen axiale en radiale uitvoeringen.
Axiale ventilatoren
Axiale ventilatoren verplaatsen lucht in de lengterichting van de ventilatoras en worden vooral toegepast bij een directe geveldoorvoer.
Kenmerken:
- geschikt voor korte kanalen
- eenvoudige montage
- beschikbaar als opbouw- of inbouwvariant
Radiale ventilatoren
Radiale ventilatoren verplaatsen lucht haaks op de ventilatoras en kunnen een hogere druk opbouwen.
Kenmerken:
- geschikt voor langere kanalen
- toepasbaar bij aansluiting op stijgleidingen
- hogere drukopbouw dan axiale ventilatoren
- beschikbaar als inbouwvariant
Voor brandveiligheid in schachten zijn ook brandwerende uitvoeringen beschikbaar.

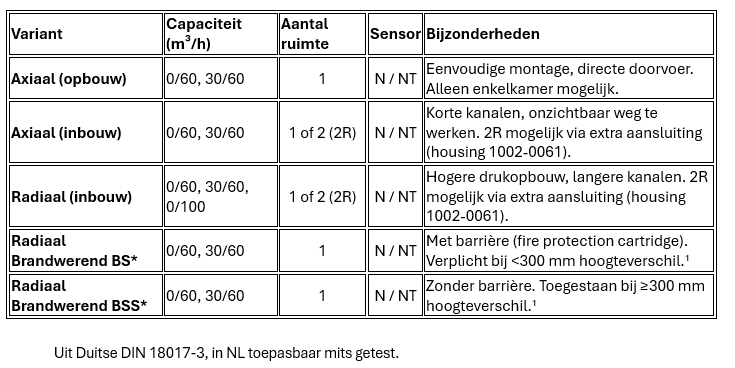

Capaciteiten en regelingen
Afhankelijk van het ventilatieconcept zijn verschillende luchtdebieten beschikbaar:
- 0 / 60 m³/h
- 30 / 60 m³/h
- 0 / 100 m³/h (voor ventilatie van twee ruimtes)
Regelingen
De ventilatoren kunnen worden uitgevoerd met verschillende regelingen:
N-variant
Ventilator wordt gekoppeld aan de lichtschakelaar en heeft een nalooptijd van circa 10 minuten.
NT-variant
Ventilator met geïntegreerde vochtsensor die automatisch inschakelt bij een verhoogde luchtvochtigheid.
2R-variant
Ventileren van 2 ruimtes
Brandveiligheid bij ventilatie via een centrale schacht
Bij ventilatie van badkamers of toiletten via een centrale stijgleiding (bijvoorbeeld in appartementen) moet de brandveiligheid van het systeem als geheel worden beoordeeld. In de praktijk wordt vaak gedacht dat de ventilatorunit zelf bepalend is voor de brandveiligheid. Dat is meestal niet het geval.
De brandveiligheid wordt primair bepaald door de bouwkundige uitvoering van de schacht en de doorvoeringen tussen brandcompartimenten.
Belangrijke onderdelen van het brandveiligheidsconcept zijn:
Schacht / stijgleiding
De ventilatieschacht moet een brandwerende constructie zijn, bijvoorbeeld 60 of 90 minuten. Daarnaast zijn materiaalkeuze van het kanaal en compartimentering per bouwlaag bepalend voor de brandveiligheid van het systeem.
Doorvoeringen door vloeren en wanden
De grootste risico’s ontstaan doorgaans bij de doorvoeringen tussen brandcompartimenten. Hierbij zijn onder andere van belang:
- gecertificeerde brandmanchetten of brandkleppen
- correcte afdichting rondom sparingen
- behoud van de vereiste WBDBO-waarde
Ventilatorunit
Het ventilatietoestel zelf is meestal niet het kritische element in het brandveiligheidsconcept van een centrale afvoer. Wel kunnen aanvullende eisen gelden voor:
- toepasbaarheid in combinatie met brandbeveiligingsbehuizingen
- temperatuurbestendigheid van componenten
- eventuele brandkleppen in het kanaaltraject
Brandwerende ventilatorvarianten
Bij ventilatoren voor aansluiting op een stijgleiding kunnen brandwerende uitvoeringen beschikbaar zijn. Voorbeelden zijn varianten met of zonder geïntegreerde brandbarrière.
Deze varianten kunnen bijdragen aan het brandveiligheidsconcept, maar vervangen nooit de brandwerende uitvoering van de schacht en de gecertificeerde doorvoeringen.
Samenvatting
Bij ventilatie via een centrale schacht ligt de brandveiligheid primair bij de schachtconstructie en de doorvoeringen tussen compartimenten. De ventilatorunit is doorgaans niet het bepalende element. Eventuele brandwerende ventilatorvarianten kunnen ondersteunend zijn, maar moeten altijd worden beoordeeld in combinatie met de totale installatie en de vereiste WBDBO-waarden.
Samenvatting
Badkamerventilatoren zorgen voor een snelle afvoer van vocht en vervuilde lucht in natte en inpandige ruimtes. De keuze van het juiste type ventilator wordt voornamelijk bepaald door de bouwkundige situatie: directe geveldoorvoer of aansluiting op een stijgleiding. Met varianten zoals Pulsar, Aviant en Taris kan voor vrijwel iedere situatie een passende ventilatieoplossing worden gekozen.
Disclaimer
Dit kennisdocument is bedoeld als praktische technische leidraad voor installateurs en adviseurs. De informatie is met zorg samengesteld op basis van actuele kennis en praktijkervaring. Elke situatie blijft echter projectspecifiek. Controleer daarom altijd of de gekozen oplossing past binnen de bouwkundige en installatietechnische uitgangspunten van je project.
We denken graag met je mee!
Twijfel je over de juiste dimensionering, detaillering of systeemkeuze? Neem gerust contact met ons op. We kijken inhoudelijk met je mee en delen onze ervaring vanuit de praktijk. Samen zorgen we voor een technisch kloppende en toekomstbestendige oplossing.
Technea, wijzer in installatietechniek
Technea | Pallasweg 13 | 8938 AS Leeuwarden | info@technea.nl | 058-2884739
