Isolatie onder Variokomp vloerverwarming
Isolatie onder Variokomp vloerverwarming
Bij de installatie van Variokomp droogbouw vloerverwarming is de isolatielaag onder het systeem bepalend voor zowel de thermische prestaties als de mechanische stabiliteit van de vloeropbouw. Omdat Variokomp een relatief dun droogbouwsysteem is, worden belastingen vrijwel direct doorgegeven aan de onderliggende isolatie en draagvloer. Onvoldoende drukvaste of onjuist toegepaste isolatie kan leiden tot vervorming, geluidvorming of schade aan de vloerconstructie.
Dit kennisdocument beschrijft de eisen aan isolatie onder Variokomp vloerverwarming en de praktische controlepunten voor toepassing op de bouwplaats.
Algemene eisen aan isolatie
De isolatielaag onder Variokomp moet aan de volgende voorwaarden voldoen:
- drukvast
- vlak en stabiel gelegd
- geschikt voor vloertoepassing
- zonder open voegen of losse delen

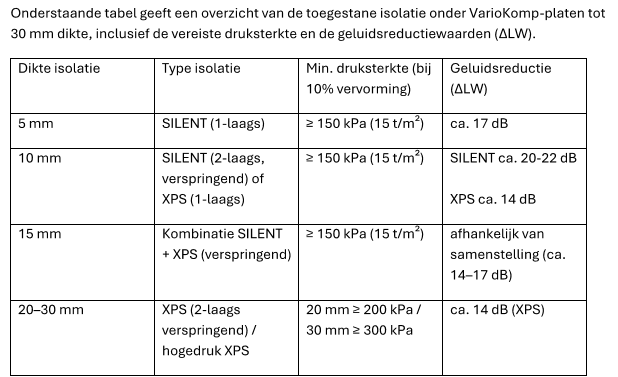

De druksterkte van de isolatie wordt bepaald bij 10% vervorming. De minimale waarden zijn afhankelijk van de isolatiedikte:
- isolatie ≤ 15 mm → minimaal 150 kPa
- isolatie ≤ 20 mm → minimaal 200 kPa
- isolatie ≤ 30 mm → minimaal 300 kPa
Deze waarden zorgen ervoor dat de belasting van de vloeropbouw veilig via de isolatie naar de constructievloer wordt afgevoerd.
Isolatie tot en met 30 mm

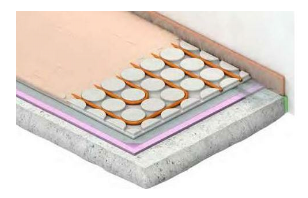

Wanneer de isolatiedikte maximaal 30 mm bedraagt, kunnen de Variokomp-platen direct op de isolatie worden geplaatst.
Veel voorkomende configuraties zijn bijvoorbeeld:

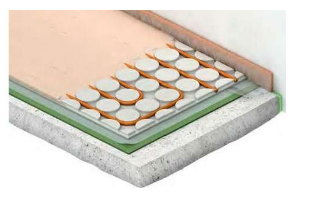

- 5 mm Variotherm SILENT (1-laags)
- 10 mm SILENT (2-laags verspringend) of XPS (1-laags)
- 15 mm combinatie SILENT + XPS (verspringend)
- 20 mm XPS (2-laags verspringend)
- 30 mm hogedruk XPS ≥ 300 kPa
De isolatie moet altijd vlak worden gelegd zodat de Variokomp-platen volledig worden ondersteund.
Isolatie dikker dan 30 mm

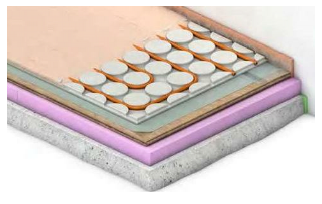

Bij isolatiediktes groter dan 30 mm moet de isolatie worden voorzien van een lastverdelingslaag. Alleen isolatieplaten zijn in dat geval constructief onvoldoende om de vloerbelasting op te nemen.
Toegestane lastverdelingslagen zijn bijvoorbeeld:
- OSB-platen van circa 18–30 mm
- V100 spaanplaat ≥ 19 mm
- droge estrichelementen zoals Fermacell of Knauf Brio (≥ 20–25 mm of volgens fabrikant)
De lastverdelingslaag moet een stabiel en doorlopend draagvlak vormen voor de Variokomp vloeropbouw.
Niet toegestaan als lastverdelingslaag
De volgende oplossingen zijn nadrukkelijk **niet toegestaan** als lastverdeling onder Variokomp vloerverwarming:
- XPS of andere isolatieplaten zonder aanvullende lastverdelingsplaat
- egalisatiekorrels zonder droge estrich of OSB bovenlaag
- schuimplaten met een druksterkte lager dan 150 kPa
Deze oplossingen bieden onvoldoende mechanische stabiliteit en kunnen leiden tot vervorming van de vloeropbouw.
Controlepunten vóór installatie
Voor installatie van Variokomp moet de ondergrond worden gecontroleerd op:
- vlakheid volgens DIN 18202 / NEN-EN 13670
- restvocht van de constructievloer
- cementdekvloer ≤ 2%
- beton ≤ 3%
- anhydriet ≤ 0,5%
- juiste combinatie van isolatie en lastverdelingslaag
Deze controle voorkomt puntbelasting en mogelijke scheurvorming in de vloerconstructie.
Contactgeluid en comfort
Naast thermische isolatie speelt ook contactgeluidisolatie een rol bij het comfort van het gebouw.
Variotherm SILENT-platen leveren een contactgeluidreductie van circa 17 dB bij een dikte van 5 mm op een betonvloer.
XPS-platen hebben vooral een thermische en constructieve functie en leveren minder geluidsreductie (circa 14 dB bij 10 mm).
Een combinatie van SILENT en XPS kan zowel thermische isolatie als geluidsdemping verbeteren, bijvoorbeeld in appartementen of bovenverdiepingen.
Toepassing van grotere isolatiediktes

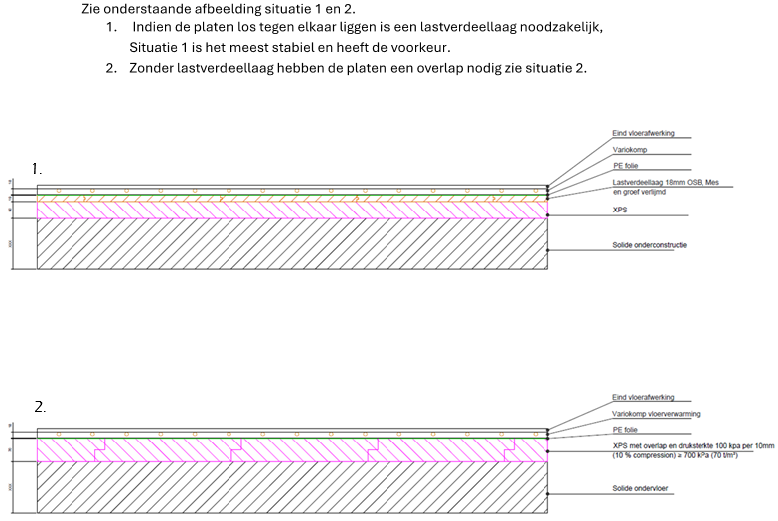

Isolatiediktes groter dan 30 mm kunnen worden toegepast wanneer de druksterkte voldoende hoog is. Als vuistregel geldt:
minimaal 100 kPa druksterkte per 10 mm isolatiedikte.
Voorbeeld:
70 mm isolatie → minimaal circa 700 kPa druksterkte.
Wanneer isolatieplaten los tegen elkaar liggen blijft een lastverdelingslaag echter de meest stabiele oplossing.
Samenvatting
De isolatielaag onder Variokomp vloerverwarming moet drukvast, vlak en geschikt voor vloertoepassing zijn. Bij isolatiediktes tot circa 30 mm kunnen Variokomp-platen direct op de isolatie worden geplaatst. Bij grotere isolatiediktes is een lastverdelingslaag noodzakelijk om de mechanische stabiliteit van de vloerconstructie te waarborgen. Correct gekozen isolatie draagt bij aan een duurzame werking van het vloerverwarmingssysteem en voorkomt vervorming of schade aan de vloeropbouw.
Disclaimer
Dit kennisdocument is bedoeld als praktische technische leidraad voor installateurs en adviseurs. De informatie is met zorg samengesteld op basis van actuele kennis en praktijkervaring. Elke situatie blijft echter projectspecifiek. Controleer daarom altijd of de gekozen oplossing past binnen de bouwkundige en installatietechnische uitgangspunten van je project.
We denken graag met je mee!
Twijfel je over de juiste dimensionering, detaillering of systeemkeuze? Neem gerust contact met ons op. We kijken inhoudelijk met je mee en delen onze ervaring vanuit de praktijk. Samen zorgen we voor een technisch kloppende en toekomstbestendige oplossing.
Technea, wijzer in installatietechniek
Technea | Pallasweg 13 | 8938 AS Leeuwarden | info@technea.nl | 058-2884739
