Puntbelasting bij Variokomp vloerverwarming
Puntbelasting bij Variokomp vloerverwarming
Variokomp is een droogbouw vloerverwarmingssysteem waarbij de warmtegeleidende laag onderdeel vormt van de vloeropbouw, maar geen dragende constructieve functie heeft. Bij het plaatsen van zware objecten moet daarom altijd worden beoordeeld hoe de belasting via de vloerconstructie wordt afgevoerd naar de dragende ondervloer.
Dit kennisdocument beschrijft de technische uitgangspunten voor puntbelastingen op vloeren met Variokomp vloerverwarming.
Functie van de Variokomp vloeropbouw
De Variokomp platen zijn bedoeld als warmteverdelende afwerklaag voor de vloerverwarming. Ze zijn niet ontworpen om geconcentreerde lasten rechtstreeks op te nemen.
De draagkracht van de vloer wordt bepaald door:
- de onderliggende vloerconstructie
- de verdeling van de belasting over het vloeroppervlak
- de aanwezigheid van een eventuele lastverdelingslaag
De Variokomp platen, evenals eventuele SILENT- of XPS-onderlagen, mogen niet worden beschouwd als een dragende of lastverdelende constructielaag.
Typische situaties met puntbelasting
In woningen en utiliteitsgebouwen kunnen verschillende objecten zorgen voor geconcentreerde belastingen op de vloer, bijvoorbeeld:
- trappen
- vrijstaande baden
- aquaria
- piano’s
- zware meubels of kasten
Bij dergelijke toepassingen moet vooraf worden gecontroleerd of de belasting via de ondervloer veilig kan worden opgenomen.

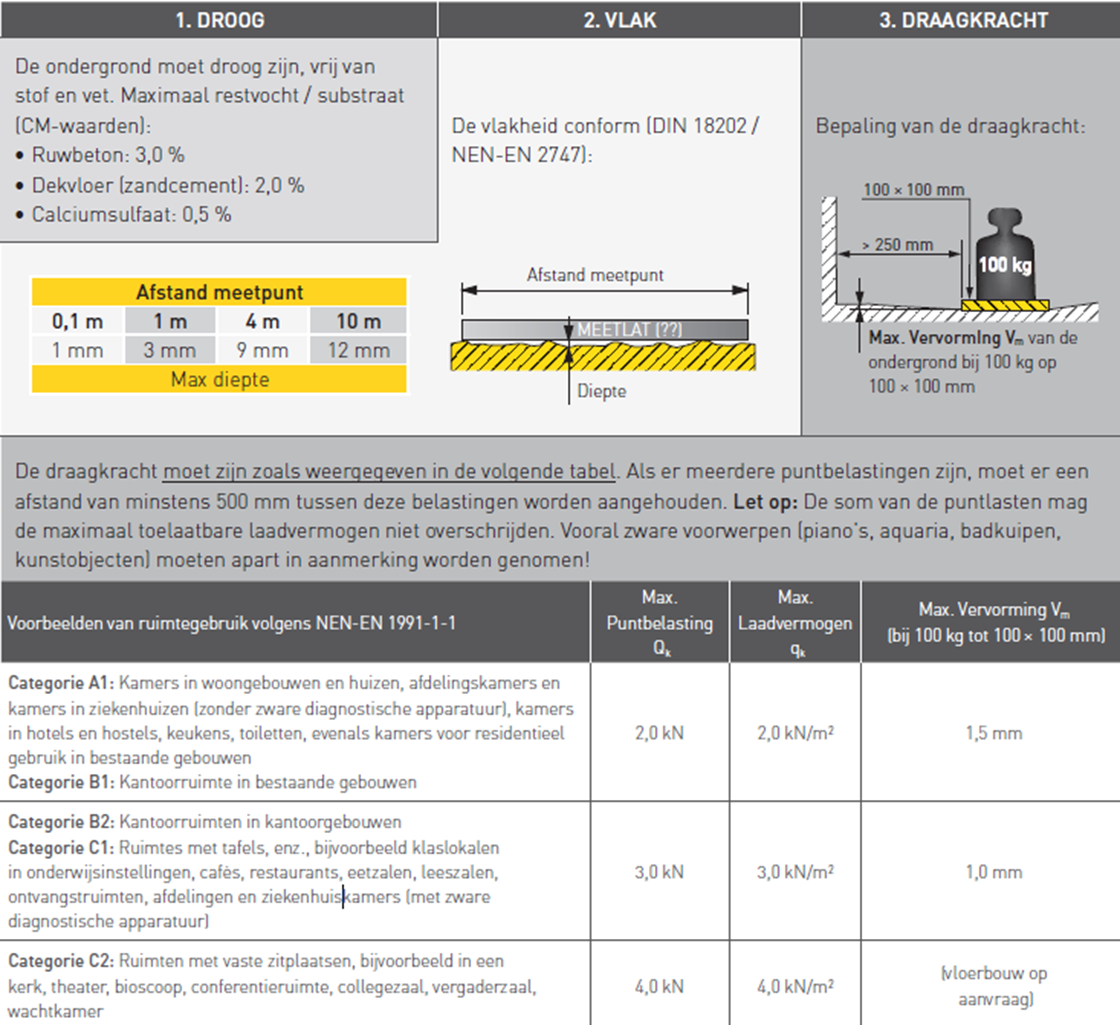

Technische randvoorwaarden
De ondervloer waarop Variokomp wordt geplaatst moet voldoen aan een aantal bouwkundige eisen.
De vloer moet:
- droog zijn (bij cementdekvloeren maximaal circa 2,0% restvocht)
- vlak zijn volgens DIN 18202 (maximaal 3 mm afwijking op 1 meter meetlengte)
- voldoende draagkrachtig zijn voor de verwachte belasting
Daarnaast gelden de volgende uitgangspunten:
- minimale afstand tussen afzonderlijke puntbelastingen: 500 mm
- totale vloerbelasting mag de constructieve vloerbelasting niet overschrijden
- maximale doorbuiging: circa 1,0–1,5 mm bij 100 kg belasting op een oppervlak van 100 × 100 mm
Plaatsing van trappen en zware objecten
Bij objecten zoals trappen wordt de belasting vaak verdeeld over meerdere steunpunten. Een trap van bijvoorbeeld 200–400 kg die rust op 2 tot 4 steunpunten kan in veel gevallen veilig worden geplaatst wanneer de belasting correct wordt verdeeld.
Daarbij gelden de volgende technische uitgangspunten:
- de belasting wordt via een lastverdelingsplaat overgebracht op de ondervloer
- geschikte materialen voor een lastverdelingsplaat zijn bijvoorbeeld 18–25 mm OSB of multiplex
- de drukspanning op de Variokomp laag blijft lager dan circa 0,4–0,5 N/mm²
- stelpoten of trapbomen staan op de dragende constructieve laag en niet op de gipsvezel toplaag van Variokomp
Advies voor installateurs en adviseurs
Bij projecten met mogelijke puntbelastingen is het verstandig om vooraf de vloerconstructie en de geplande belasting te beoordelen.
Controleer daarbij:
- de draagkracht van de ondervloer
- de positie van steunpunten
- de mogelijkheid om een lastverdelingsplaat toe te passen
Bij houten vloerconstructies moet de draagvloer voldoen aan de gebruikelijke constructieve normen voor houtconstructies.
Samenvatting
Variokomp vloerverwarming is ontworpen voor normale woon- en kantoorbelastingen. Geconcentreerde lasten zoals trappen of zware objecten kunnen veilig worden toegepast wanneer de belasting via een stabiele ondervloer wordt opgenomen en indien nodig wordt verdeeld met een lastverdelingsplaat. De Variokomp vloer zelf mag daarbij niet als dragende constructie worden beschouwd.
Disclaimer
Dit kennisdocument is bedoeld als praktische technische leidraad voor installateurs en adviseurs. De informatie is met zorg samengesteld op basis van actuele kennis en praktijkervaring. Elke situatie blijft echter projectspecifiek. Controleer daarom altijd of de gekozen oplossing past binnen de bouwkundige en installatietechnische uitgangspunten van je project.
