Intekenen van een klimaatplafond (moduleplaten)

Intekenen van een klimaatplafond (moduleplaten)

Bij het ontwerpen van een klimaatplafond is een goede indeling van de moduleplaten essentieel voor een efficiënte montage en een goed functionerend systeem. Door al in de ontwerpfase rekening te houden met montagerichting, aansluitingen en leidinglengtes kan de installatie eenvoudiger worden uitgevoerd en worden montageproblemen voorkomen.

Startpunt van de montage

Monteer de eerste plafondplaat altijd vanuit een hoek van de ruimte. Vanuit dit startpunt worden de overige moduleplaten in één richting verder opgebouwd. Hierdoor blijft het legpatroon overzichtelijk en ontstaat een logische opbouw van het systeem.

Montagerichting van de panelen

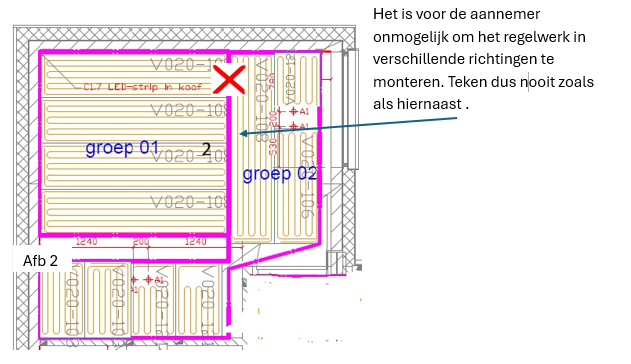

De moduleplaten moeten altijd evenwijdig aan elkaar worden gemonteerd. Het regelwerk van een plafond wordt door de aannemer doorgaans in één richting geplaatst. Het is daarom praktisch onmogelijk om panelen in verschillende richtingen te monteren.

Zorg er daarom voor dat alle moduleplaten op één lijn worden geplaatst en dezelfde richting volgen. Dit voorkomt montageproblemen en zorgt voor een nette en consistente indeling van het plafond.

Oriëntatie van de buisaansluitingen

Monteer de modulepanelen bij voorkeur met de aansluitingen richting de ruimte en niet tegen de wand. Wanneer de aansluitingen direct tegen de wand liggen is het vaak lastig of onmogelijk om de koppelingen nog te monteren.

Indien nodig kan een pasplaat van circa 20–30 cm tussen de wand en de eerste moduleplaat worden toegepast. In veel gevallen kan dit echter worden voorkomen door de montagerichting vooraf goed te bepalen.

Rekening houden met installaties in het plafond

Controleer vooraf of er in het plafond verlichting, ventilatiepunten of andere installaties aanwezig zijn. In dat geval moeten de moduleplaten hierop worden aangepast.

Variotherm biedt hiervoor standaard oplossingen zoals:

• afkortplaten

• opvulplaten

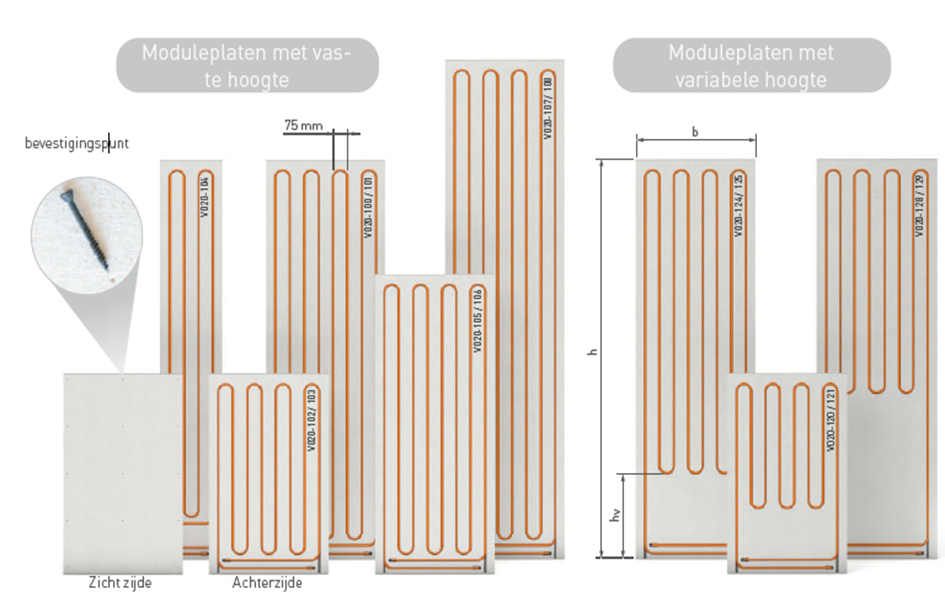

• aangepaste moduleplaten

Hiermee kunnen sparingen voor verlichting of ventilatie eenvoudig worden opgenomen in het plafondontwerp.

Gebruik van opvulplaten

Aan de randen van het plafond worden vaak opvulplaten toegepast. Deze zorgen ervoor dat het legpatroon netjes aansluit op de ruimte.

Houd bij het toepassen van opvulplaten rekening met een minimale breedte van circa 20 cm. Door de randstroken logisch te verdelen blijft het plafond eenvoudiger te monteren voor zowel installateur als aannemer.

Leidinglengte naar de verdeler

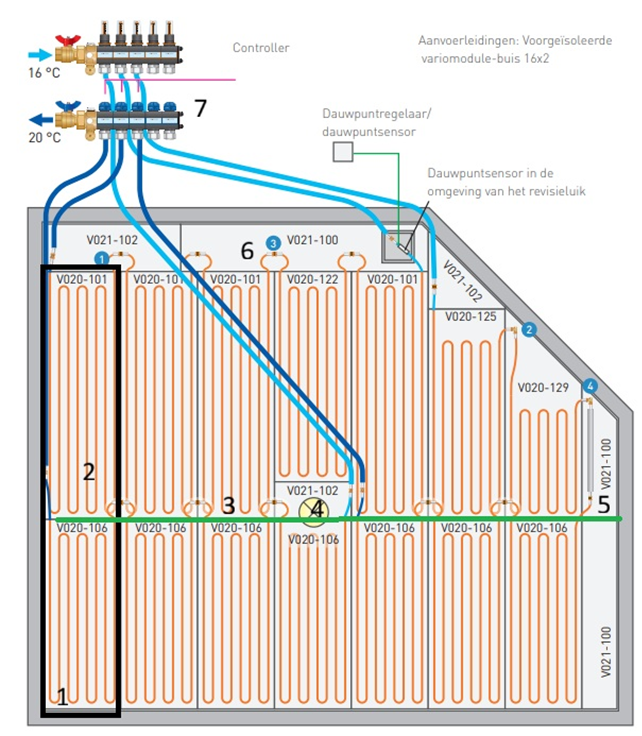

Bij het ontwerp van het klimaatplafond moet ook rekening worden gehouden met de leidinglengte tussen plafondmodules en verdeler.

De lengte van de aanvoer- en retourleidingen naar de verdeler moet bij voorkeur maximaal circa 20 tot 25 meter bedragen. Grotere leidinglengtes vergroten de hydraulische weerstand en kunnen de warmte- of koelafgifte beperken.

Montage op het regelwerk

Modulepanelen worden altijd op het regelwerk van het plafond gemonteerd en niet direct op de dragende constructie van het gebouw.

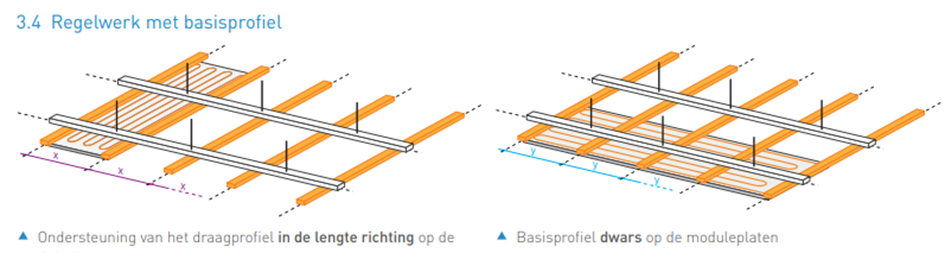

De panelen worden in de lengterichting van het draagprofiel bevestigd. Afhankelijk van het type plafondconstructie kan de montage zowel in de lengterichting als dwars op het draagprofiel plaatsvinden.

Ontwerppercentage actief plafond

Bij het dimensioneren van een klimaatplafond is het percentage actief plafondoppervlak van belang.

Algemene richtlijnen:

• circa 50–60% actief plafondoppervlak bij verwarmen

• circa 70–80% actief plafondoppervlak bij combinatie van verwarmen en koelen

Een groter actief oppervlak zorgt ervoor dat het systeem met lagere watertemperaturen kan werken, wat gunstig is voor het rendement van warmtepompen.

Badkamers en koeling

In badkamers wordt koeling met een klimaatplafond doorgaans niet toegepast. Door de hoge relatieve luchtvochtigheid kan bij koeling condensvorming optreden wanneer de oppervlaktetemperatuur onder het dauwpunt komt.
