Variotherm verdeler - Spoelen van een verdeler
Variotherm verdeler - Spoelen van een verdeler
Lucht in een vloerverwarmingssysteem kan de circulatie in de verwarmingsbuizen blokkeren. Hierdoor ontstaat onvoldoende flow in één of meerdere groepen, wat kan leiden tot verminderde warmteafgifte of volledig uitblijvende verwarming.
Wanneer lucht in het systeem aanwezig is, moet de verdeler en de aangesloten verwarmingsgroepen worden gespoeld.
Spoelen van de verdeler

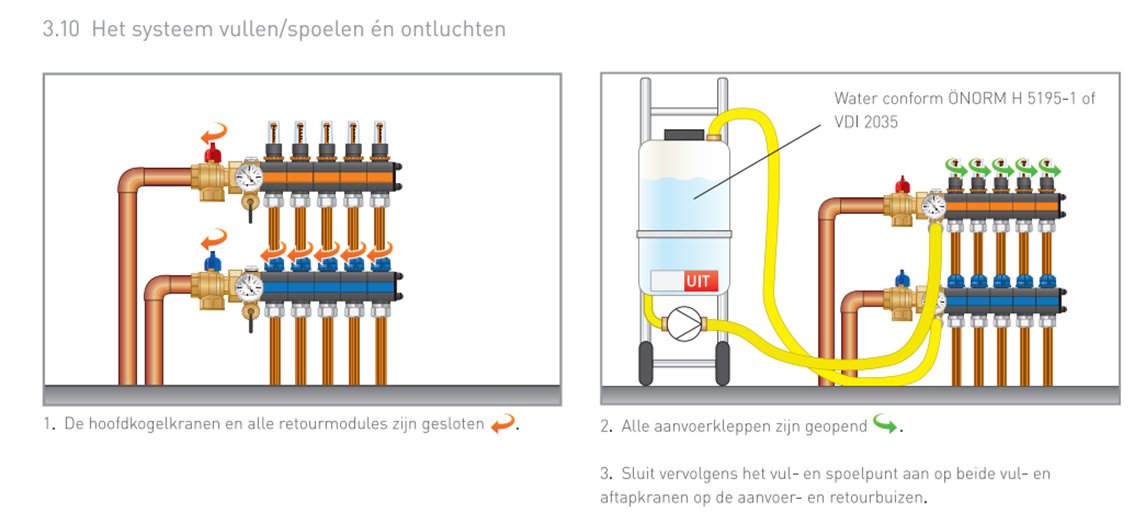

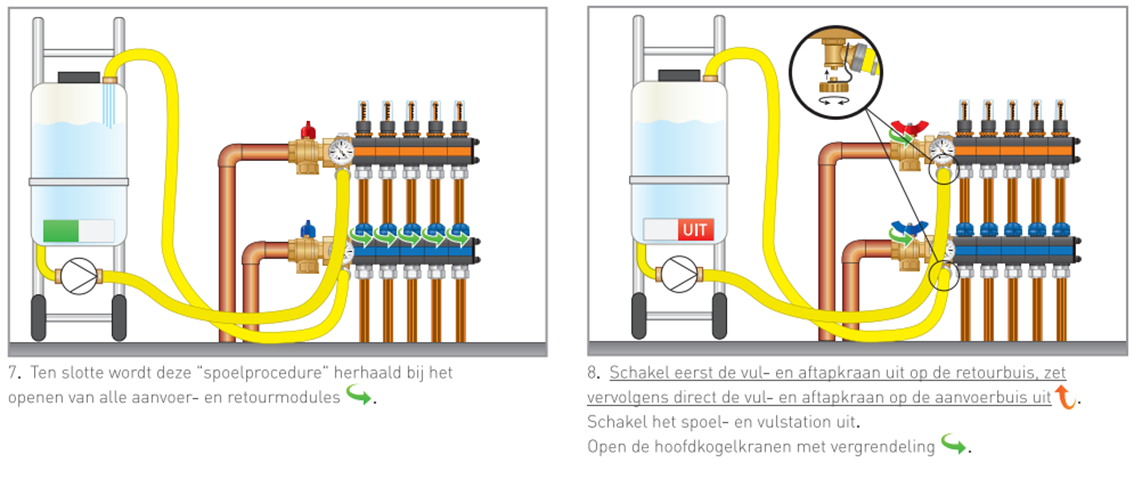

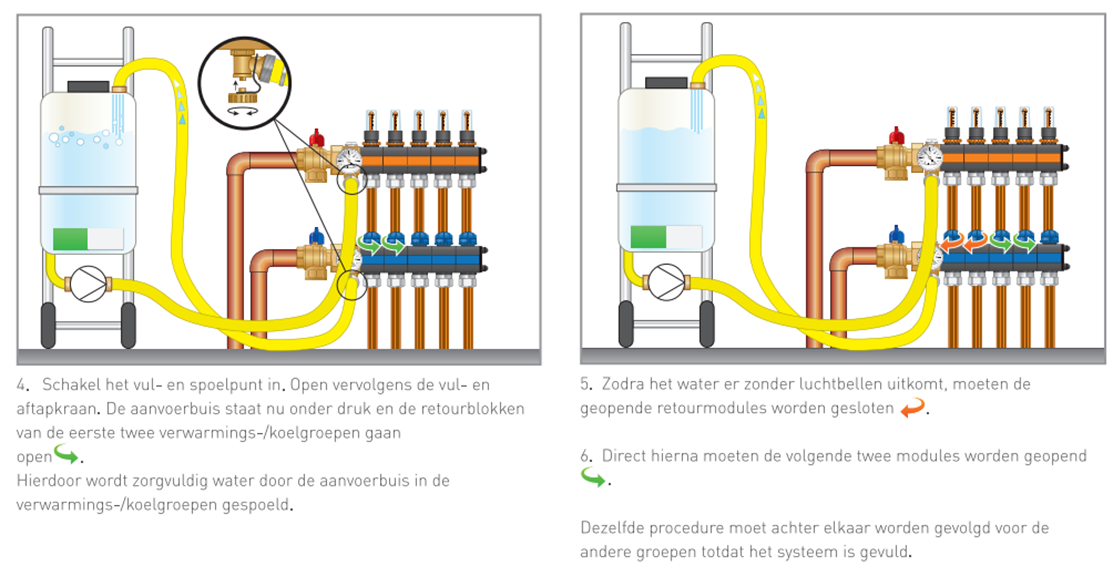

Voor het spoelen van een Variotherm verdeler kan gebruik worden gemaakt van een spoelpomp of een pompstation. De volledige procedure staat beschreven in de installatiehandleiding.
Volg hiervoor de instructies in de handleiding (pagina 15, hoofdstuk 3.1).
Alternatieve spoelmethode zonder pompstation
Het spoelen kan ook worden uitgevoerd zonder pompstation. In dat geval wordt gebruik gemaakt van een wateraansluiting.
Werkwijze:
1. Sluit een slang aan op een waterkraan.
2. Verbind deze slang met de aanvoer van de verdeler (boven).
3. Sluit een tweede slang aan op de retour van de verdeler.
4. Laat deze slang uitkomen in een emmer of afvoer.
5. Open het betreffende aftap- of spoelkraantje zodat het water door de groep kan stromen.
Door het systeem met voldoende waterdebiet door te spoelen worden luchtbellen uit de verwarmingsgroepen en de verdeler verwijderd.
Resultaat
Na het spoelen kan het water weer ongehinderd door de verwarmingsgroepen circuleren en wordt de ontwerpflow van het systeem hersteld. Hierdoor functioneert de vloerverwarming weer volgens de hydraulische uitgangspunten van het systeem.
Disclaimer
Dit kennisdocument is bedoeld als praktische technische leidraad voor installateurs en adviseurs. De informatie is met zorg samengesteld op basis van actuele kennis en praktijkervaring. Elke situatie blijft echter projectspecifiek. Controleer daarom altijd of de gekozen oplossing past binnen de bouwkundige en installatietechnische uitgangspunten van je project.
We denken graag met je mee!
Twijfel je over de juiste dimensionering, detaillering of systeemkeuze? Neem gerust contact met ons op. We kijken inhoudelijk met je mee en delen onze ervaring vanuit de praktijk. Samen zorgen we voor een technisch kloppende en toekomstbestendige oplossing.
Technea, wijzer in installatietechniek
Technea | Pallasweg 13 | 8938 AS Leeuwarden | info@technea.nl | 058-2884739
