Variotherm verdeler - Verwarmingssysteem wordt niet warm
Variotherm verdeler - Verwarmingssysteem wordt niet warm
Wanneer een vloerverwarmingssysteem, wandverwarming of ander afgiftesysteem niet warm wordt, is in de meeste gevallen onvoldoende volumestroom (flow) de oorzaak. Een te lage flow verhindert dat warm water de verwarmingsgroepen bereikt.
Dit kennisdocument beschrijft de meest voorkomende oorzaken en controlepunten bij Variotherm verdelers.
Belangrijk uitgangspunt
Flow is bepalend voor de werking van het systeem. Wanneer de volumestroom onvoldoende is, kan de warmtebron wel warmte leveren, maar bereikt deze de afgiftesystemen niet of onvoldoende.
Meest voorkomende oorzaken
Onvoldoende dimensionering van het primaire circuit
Het primaire circuit moet voldoende capaciteit hebben om de benodigde volumestroom naar de verdeler te transporteren.
Wanneer de leidingdiameter van de primaire aanvoer te klein is, ontstaat er te veel drukverlies. Hierdoor bereikt onvoldoende water de verdeler.
Controleer daarom de dimensionering van het primaire leidingwerk. Indien nodig moet de aanvoerleiding worden uitgevoerd in een grotere diameter.
Zie installatiehandleiding: pagina 11, hoofdstuk 3.4.
Onvoldoende pompvermogen
Wanneer het pompvermogen te laag is, kan de pomp de benodigde volumestroom niet leveren.
Controleer daarom de pompinstelling en verhoog indien nodig het pompvermogen.
Voorbeelden van instellingen:
- van stand C I naar stand C II of C III
- van stand P 1 naar stand 2, 3 of 4
Zie installatiehandleiding: pagina 23, hoofdstuk 6.3.
Verdeler krijgt onvoldoende flow door andere afgiftesystemen
Wanneer radiatoren en vloerverwarming op hetzelfde systeem zijn aangesloten, kan het voorkomen dat radiatoren een groot deel van de volumestroom opnemen.
Controleer dit door tijdelijk alle radiatoren te sluiten. Wanneer de verdeler daarna wel voldoende warm wordt, ligt de oorzaak in de hydraulische verdeling van het systeem.
In dat geval kan het voetventiel van de radiatoren worden ingeregeld zodat voldoende flow beschikbaar blijft voor de verdeler.
Minder voorkomende oorzaken
Lucht in het verwarmingssysteem
Lucht kan de circulatie in de verwarmingsbuizen blokkeren. Hierdoor stopt de waterstroom gedeeltelijk of volledig.
Dit komt vooral voor bij nieuw aangelegde installaties, maar kan ook optreden in bestaande systemen.
In dat geval moet het systeem worden gespoeld volgens de instructies in de installatiehandleiding (pagina 15, hoofdstuk 3.1)
Spoelen kan ook zonder pompstation. Sluit in dat geval een slang aan op een waterkraan en verbind deze met de aanvoer van de verdeler. Sluit een tweede slang aan op de retour en laat deze uitkomen in een emmer of afvoer. Open vervolgens het spoelkraantje zodat het systeem kan worden doorgespoeld.
Defecte thermostaat (pompverdeler)
Controleer of de thermostaat defect is.
Dit kan worden getest door de thermostaat tijdelijk te verwijderen. Wanneer het systeem daarna weer warm wordt, is de thermostaat defect of functioneert het ventiel niet correct.

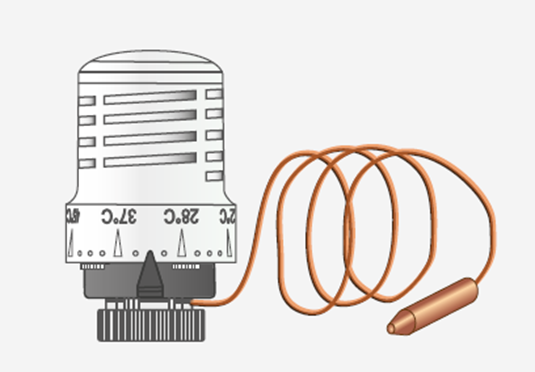

Thermostaat
Art.nr: KMVAPVX42
In dat geval wordt aanbevolen zowel de thermostaat als het ventiel te vervangen.

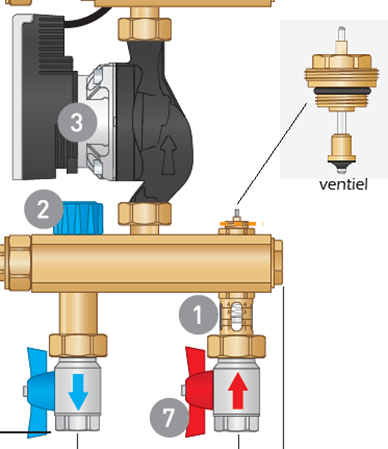

Defect ventiel
Wanneer het ventiel niet meer correct opent of sluit, kan dit de doorstroming blokkeren.
Het ventiel kan met een steeksleutel worden vervangen.
Ventiel
Art.nr: KMVAPMX42
Disclaimer
Dit kennisdocument is bedoeld als praktische technische leidraad voor installateurs en adviseurs. De informatie is met zorg samengesteld op basis van actuele kennis en praktijkervaring. Elke situatie blijft echter projectspecifiek. Controleer daarom altijd of de gekozen oplossing past binnen de bouwkundige en installatietechnische uitgangspunten van je project.
We denken graag met je mee!
Twijfel je over de juiste dimensionering, detaillering of systeemkeuze? Neem gerust contact met ons op. We kijken inhoudelijk met je mee en delen onze ervaring vanuit de praktijk. Samen zorgen we voor een technisch kloppende en toekomstbestendige oplossing.
Technea, wijzer in installatietechniek
Technea | Pallasweg 13 | 8938 AS Leeuwarden | info@technea.nl | 058-2884739
