NEN 1010

NEN 1010 is de ontwerpnorm voor laagspanningsinstallaties.
Deze norm is via het Besluit bouwwerken leefomgeving (Bbl) aangewezen en daarmee wettelijk verplicht voor nieuwbouw en verbouw.

Scope 10

Scope 10 is een SCIOS-inspectieregime (Stichting Certificatie Inspectie en Onderhoud Stookinstallaties) voor bestaande elektrische installaties met brandrisico als uitgangspunt.
De inspectie is gebaseerd op NEN 1010 (aanleg) en NEN 3140 (beheer en onderhoud).

Belangrijk:
Scope 10 is géén ontwerpnorm, maar een inspectiemethodiek.
Verzekeraars eisen Scope 10 vaak voor bedrijfsgebouwen.

Scope 12

Scope 12 is specifiek ontwikkeld voor zonnestroominstallaties (PV).
Ook dit is een inspectieregime, geen ontwerpnorm.

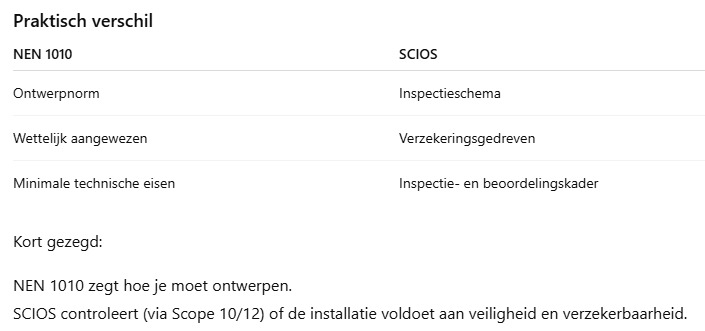

Onderlinge positie


NEN 1010
→ Wettelijke ontwerpeis

Scope 10
→ Inspectie elektrische installatie (brandrisico algemeen)

Scope 12
→ Inspectie zonnestroominstallatie (brand- en installatieveiligheid PV)

Wat betekent dit in de praktijk?

Bij een bedrijfspand met zonnepanelen kunnen drie lagen tegelijk spelen:

1. De installatie moet voldoen aan NEN 1010 (ontwerp).
2. De elektrische installatie kan Scope 10-geïnspecteerd worden.
3. De PV-installatie kan Scope 12-geïnspecteerd worden.

Scope 10 en Scope 12 verwijzen beide terug naar NEN 1010, maar hanteren aanvullende beoordelingscriteria.

Verschil Scope 10 en Scope 12


Scope 10

- Gericht op brandrisico in de gehele elektrische installatie
- Thermografische inspectie
- Beoordeling verdeelinrichtingen
- Kabelbelasting, beveiliging, selectiviteit

Scope 12

- Gericht op PV-installaties
- Inspectie DC-zijde, connectoren, routing
- Beoordeling vereffening en aarding
- Controle van documentatie en berekeningen

Interpretatie in de markt

Omdat Scope 10 en 12 verzekerings gedreven zijn, worden ze in de praktijk vaak strenger toegepast dan strikt uit NEN 1010 volgt.

Dat kan leiden tot:
- Ontwerpen op basis van “verzekerbaarheid”
- Extra eisen boven normniveau
- Discussiepunten bij inspectie

Aarding en vereffening

NEN 1010 bepaalt de minimale eisen.
Scope 12 kan aanvullende aandachtspunten stellen, bijvoorbeeld:

- Mechanische bescherming DC-kabels
- Vereffeningsrouting
- SPD-aanwezigheid afhankelijk van risico

Scope 10 kijkt primair naar brandrisico in verdeelinrichtingen en belasting.

Conclusie

NEN 1010 is juridisch leidend.
Scope 10 en Scope 12 zijn inspectieregimes die door verzekeraars worden geëist en in de praktijk vaak bepalend zijn voor acceptatie.

Voor installateurs betekent dit:

Ontwerp conform NEN 1010
Controleer aanvullend op Scope 10 (installatie) en Scope 12 (PV) wanneer verzekeraar dit verlangt.
