Beluchting bij douchepijp-WTW (Technea HR Shower-Tube)

Bij douche-WTW systemen ontstaat regelmatig de vraag of een beluchter noodzakelijk is. In de meeste installaties is dit niet het geval. Bij de Technea HR Shower-Tube wordt standaard géén beluchter toegepast.

De douchepijp-WTW is hydraulisch zo ontworpen dat het afstromende douchewater vrij kan wegstromen zonder dat er onderdruk ontstaat. Alleen bij zeer hoge volumestromen kan er theoretisch een hevelwerking ontstaan.

Wanneer is een beluchter nodig?

Een beluchter kan relevant zijn bij extreem hoge volumestromen van ongeveer meer dan 50 liter per minuut. In de praktijk komt dit vrijwel niet voor bij normale douchetoepassingen.
In standaard woningen en appartementen met normale douchekoppen blijft de volumestroom ruim onder deze waarde. Daarom is een beluchter in de meeste situaties overbodig.

Risico van standaard een beluchter plaatsen

Het standaard toepassen van een beluchter kan juist nieuwe problemen veroorzaken.
In de beluchter zit een rubber afdichting. Na verloop van tijd kan dit materiaal verouderen of uitdrogen. Wanneer de afdichting niet meer goed sluit, kan rioollucht vrijkomen.
Door standaard een beluchter te plaatsen wordt dus een extra component toegevoegd die storingsgevoelig kan zijn, terwijl dit meestal niet nodig is.

Wat als de douchepijp gaat hevelen?

In uitzonderlijke situaties kan er toch een hevelwerking ontstaan. Dit kan bijvoorbeeld gebeuren bij een specifieke leidingconfiguratie of zeer hoge afvoerdebieten.

Er zijn dan twee mogelijke oplossingen:

• aansluiten op een ontspanningsleiding van de riolering (voorkeursoplossing)
• een beluchter boven op de douchepijp-WTW plaatsen

Wanneer een beluchter wordt toegepast, moet deze bereikbaar blijven voor onderhoud en minimaal circa 1 meter onder de douchebak worden geplaatst.

Installatietechnische aandachtspunten

Voor een goede werking van de douche-WTW gelden de volgende installatietips:

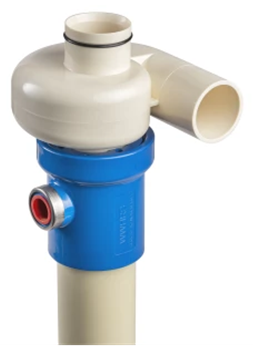

• monteer de TURBO rotator aan de bovenzijde van de douchepijp
• plaats de aansluittule aan de onderzijde
• laat voldoende ruimte vrij zodat later eventueel een beluchter geplaatst kan worden
• controleer bij twijfel de richtlijnen uit ISSO 30.4


Praktisch advies

Voor de Technea HR Shower-Tube geldt het volgende uitgangspunt:

• standaard géén beluchter toepassen
• alleen bij uitzonderlijke situaties een beluchter of ontspanningsleiding toevoegen

Disclaimer

Disclaimer

Dit kennisdocument is bedoeld als praktische technische leidraad voor installateurs en adviseurs. De informatie is met zorg samengesteld op basis van actuele kennis en praktijkervaring. Elke situatie blijft echter projectspecifiek. Controleer daarom altijd of de gekozen oplossing past binnen de bouwkundige en installatietechnische uitgangspunten van je project.
