Douche-WTW rendement bij versleping van de afvoerleiding

Douche-WTW rendement bij versleping van de afvoerleiding

Douche-WTW rendement bij versleping van de afvoerleiding

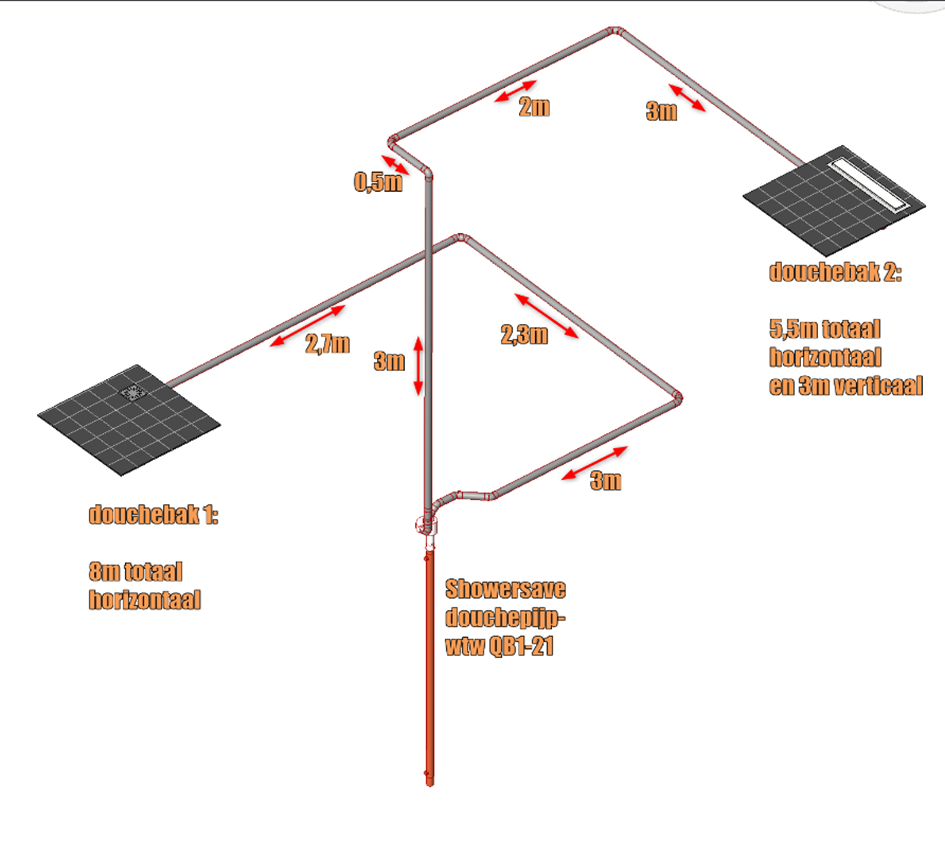

Een douche-WTW (bijvoorbeeld HR-TUBE 1-21) behaalt het opgegeven rendement wanneer de warmtewisselaar direct onder de douche wordt geplaatst. Wanneer het douchewater eerst via een langere afvoerleiding naar de WTW stroomt, treedt rendementsverlies op. Dit komt doordat het warme douchewater onderweg warmte afgeeft aan de omgeving voordat het de warmtewisselaar bereikt.

Uitgangspunten voor de onderstaande waarden:

- ongeïsoleerde PVC afvoerleiding Ø50 mm
- leiding in plafond, schacht of andere relatief koude omgeving
- douchewater circa 35–38 °C

Gemiddeld rendementverlies door versleping

Het rendementsverlies bedraagt ongeveer 0,3–0,5 procentpunt per meter extra leiding.

Indicatie bij een douche-WTW met nominaal rendement 65,2%:


Bij een extra leidinglengte van circa 5 meter daalt het rendement dus typisch met ongeveer 3–4 procentpunt.

Fysische verklaring

Warm douchewater stroomt eerst door de afvoerleiding voordat het de warmtewisselaar bereikt. Tijdens dit traject wordt warmte afgegeven aan de omgeving.

Voor een standaard PVC-buis Ø50 mm zonder isolatie ligt de temperatuurdaling typisch rond:
0,5 – 1,5 K per 5 meter leiding.

Voorbeeldberekening

Ingaand douchewater: 37 °C
Nominaal rendement WTW: 65 %

Situatie zonder versleping
WTW ontvangt water van 37 °C → rendement circa 65 %

Situatie met 5 meter leiding
Water arriveert bij WTW rond 35,5 – 36 °C
Het beschikbare temperatuurniveau is dan lager, waardoor het effectieve rendement afneemt tot ongeveer 61–62 %.

Samenvatting rendementsverlies

5 meter extra afvoerleiding veroorzaakt gemiddeld:
3 – 5 procentpunt rendementsverlies.

Het verlies wordt beïnvloed door:
- leidinglengte
- leidingdiameter
- isolatie van de leiding
- omgevingstemperatuur (bijv. kruipruimte of schacht)

Door de afvoerleiding te isoleren kan een deel van dit verlies worden beperkt.

Afschot van doucheafvoer (NTR 3216)

Voor de aanleg van doucheafvoeren gelden de richtlijnen uit NTR 3216:

Aanbevolen afschot

1 – 2 % (1–2 cm verval per meter leiding)

Minimaal

0,5 % mogelijk maar met verhoogd risico op verstopping

Maximaal

>5 % wordt afgeraden omdat water sneller wegstroomt dan vaste delen.

Praktisch installateursadvies

Houd in de praktijk circa 1,5 – 2 cm verval per meter aan als veilige standaard voor doucheafvoeren.

Controleer daarnaast altijd:
- beschikbare inbouwhoogte
- positie van standleiding of vloerdoorvoer
- totale leidinglengte tussen douche en WTW.

Hoe korter de afstand tussen doucheafvoer en douche-WTW, hoe hoger het uiteindelijke rendement van het systeem.

Disclaimer

Dit kennisdocument is bedoeld als praktische technische leidraad voor installateurs en adviseurs. De informatie is met zorg samengesteld op basis van actuele kennis en praktijkervaring. Elke situatie blijft echter projectspecifiek. Controleer daarom altijd of de gekozen oplossing past binnen de bouwkundige en installatietechnische uitgangspunten van je project.

We denken graag met je mee!

Twijfel je over de juiste dimensionering, detaillering of systeemkeuze? Neem gerust contact met ons op. We kijken inhoudelijk met je mee en delen onze ervaring vanuit de praktijk. Samen zorgen we voor een technisch kloppende en toekomstbestendige oplossing.

Technea, wijzer in installatietechniek
