Wat is een douche-WTW, hoe werkt het en welke types zijn er?

Wat is een douche-WTW, hoe werkt het en welke types zijn er?

Wat is een douche-WTW, hoe werkt het en welke types zijn er?

Een douche-WTW (warmte-terugwinning) gebruikt de warmte uit wegstromend douchewater om het inkomende koude leidingwater voor te verwarmen. Hierdoor is minder energie nodig om het douchewater op temperatuur te brengen.

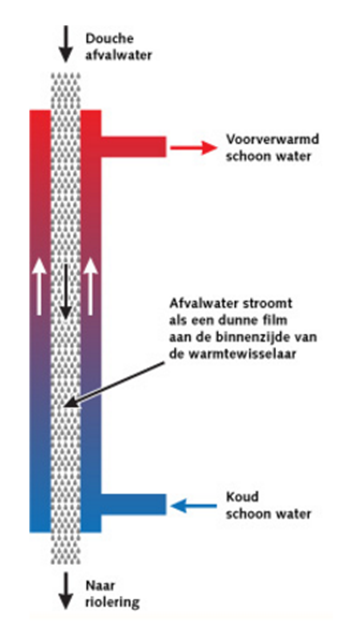

De warmtewisselaar wordt geplaatst in of direct onder de doucheafvoer. Warm afvalwater stroomt door de warmtewisselaar naar beneden, terwijl het koude leidingwater in tegengestelde richting door de warmtewisselaar stroomt. Door dit tegenstroomprincipe wordt warmte efficiënt overgedragen van het afvalwater naar het koude leidingwater.

Het voorverwarmde water stroomt vervolgens naar de douchemengkraan en vaak ook naar de koudwaterinlaat van het warmtapwatertoestel (bijvoorbeeld een boiler of warmtepompboiler). Hierdoor hoeft het warmtapwatertoestel minder energie te leveren.

Belangrijk is dat het afvalwater en het drinkwater volledig gescheiden blijven. Er vindt uitsluitend warmteoverdracht plaats via de wand van de warmtewisselaar.

Rendement

Het rendement van een douche-WTW kan hoog oplopen. Bij optimale omstandigheden kan dit circa 70–72,5% bedragen. Het exacte rendement hangt onder andere af van:

- type warmtewisselaar
- plaatsing (bij voorkeur direct onder de douche)
- debiet van de douche
- temperatuurverschil tussen afvalwater en koud leidingwater

Hoe dichter de warmtewisselaar bij de douche wordt geplaatst, hoe hoger het effectieve rendement.

Typen douche-WTW

Douchepijp-WTW (verticale warmtewisselaar)

Dit type wordt meestal toegepast in grondgebonden woningen met een douche op de verdieping. De warmtewisselaar wordt verticaal onder de douche geplaatst, meestal onder de verdiepingsvloer.

Kenmerken:
- zeer hoog rendement
- eenvoudige installatie
- onderhoudsvrij
- geschikt wanneer voldoende verticale ruimte beschikbaar is.


Douchepijp-WTW HE (High Efficiency)

Naast de standaard douchepijp-WTW bestaat er ook een **High Efficiency (HE) uitvoering, zoals de HR Tube 2-21 Twin HE.

Bij dit systeem worden **twee verticale warmtewisselaars parallel toegepast. Het douchewater wordt via een verdeler over beide warmtewisselaars verdeeld. Hierdoor ontstaat een groter warmtewisselend oppervlak en een langere effectieve warmteoverdracht.

Kenmerken van de HE-uitvoering:
- dubbel warmtewisselaaroppervlak
- zeer hoog rendement
- geschikt voor hogere douchedebieten
- lage hydraulische weerstand

Douchepijp-WTW High Flow (HF)

Naast de standaard douchepijp-WTW en de High Efficiency (HE) uitvoering bestaat er ook een High Flow (HF) variant, zoals de Technea Shower HR Tube 1-21 HF.

Deze verticale warmtewisselaar is ontwikkeld voor situaties met hogere douchedebieten, bijvoorbeeld bij regendouches of luxe badkamers waar het waterdebiet boven circa 15 l/min ligt.

Door de interne opbouw en hydraulische optimalisatie kan deze warmtewisselaar grotere waterstromen verwerken zonder dat het drukverlies sterk oploopt.

Kenmerken van de High Flow uitvoering
- geschikt voor douchedebieten boven 15 l/min
- verticale warmtewisselaar van circa 210 cm lengte
- rendement circa *52,6% bij 12,5 l/min
- lage hydraulische weerstand bij hogere volumestromen

Douchegoot-WTW (horizontale warmtewisselaar)

Dit type wordt vaak toegepast in appartementen of situaties waarbij de douche zich op de begane grond bevindt.

De warmtewisselaar is geïntegreerd in een douchegoot. Hierdoor kan warmte worden teruggewonnen zonder een verticale afvoerleiding.

Kenmerken:
- geschikt voor gestapelde bouw
- geïntegreerd in de douchegoot
- goed reinigbaar
- lager rendement dan een verticale douchepijp-WTW

Douchebak-WTW

Bij dit systeem bevindt de warmtewisselaar zich onder de douchebak of in de vloerconstructie.

Dit type wordt vaak toegepast bij renovatie of retrofit situaties waar een verticale douchepijp  niet mogelijk is.

Kenmerken:
- toepasbaar in bestaande bouw
- compact systeem
- geschikt bij beperkte installatiehoogte

Quattro douche-WTW

Dit systeem wordt toegepast in utiliteitsgebouwen met grote douchevolumes, zoals:

- zwembaden
- sporthallen
- campings
- sauna’s

De warmtewisselaar wordt gecombineerd met een pompunit waardoor warmte uit grotere hoeveelheden douchewater kan worden teruggewonnen.


Samenvatting

Een douche-WTW vermindert het energiegebruik voor warm tapwater door warmte uit douchewater terug te winnen. Afhankelijk van het type systeem en de installatie kan een rendement tot circa 70% worden bereikt.

Verticale douchepijp-WTW’s leveren doorgaans het hoogste rendement. Horizontale systemen zoals douchegoten of douchebak-WTW’s worden toegepast wanneer de bouwkundige situatie een verticale warmtewisselaar niet toelaat. :contentReference[oaicite:0]{index=0}

Disclaimer

Deze informatie is bedoeld als technische richtlijn voor ontwerp en advies. Werkelijke prestaties zijn afhankelijk van installatie, debiet, temperatuur en plaatsing.
Twijfel je over de juiste toepassing in een project? Neem gerust contact op met Technea. We denken graag met je mee!
