Meerdere douches op één douche-WTW (flow en comfort)

Meerdere douches op één douche-WTW (flow en comfort)

Bij woningen met meerdere douches ontstaat regelmatig de vraag of twee douches op één douche-WTW kunnen worden aangesloten. In principe is dat mogelijk, maar het ontwerp moet zorgvuldig gebeuren. Het totale debiet van beide douches en het gekozen hydraulische schema zijn hierbij bepalend.

Maximale capaciteit van een douche-WTW

De douchepijp-WTW type 1-21 heeft een maximale sanitaire doorstroming van circa 15 liter/min wanneer het systeem volgens schema A wordt aangesloten. Dit is de hydraulische grens waarbij het volledige gemengde douchedebiet door de WTW stroomt.

Wanneer twee douches samen meer dan ongeveer 15 liter/min verbruiken, wordt deze grens overschreden en kan de WTW het debiet niet meer correct verwerken.

Vuistregel voor twee douches

Twee douches kunnen goed functioneren op één douche-WTW wanneer het totale debiet wordt beperkt.

Een praktische vuistregel is:

• douchekoppen ≤ 7 liter/min per douche

• totaal debiet ongeveer 12–14 liter/min

In deze situatie werkt de douche-WTW in vrijwel alle installaties probleemloos.

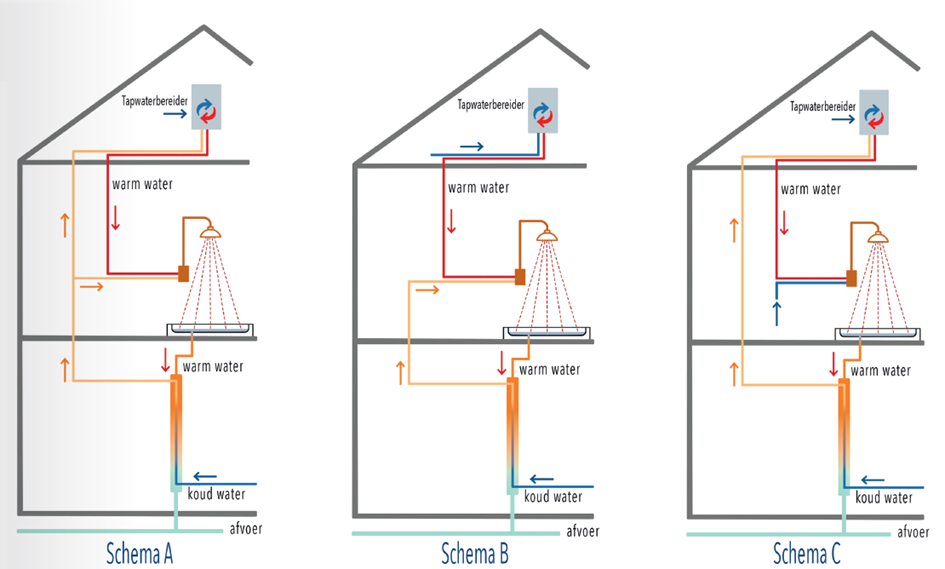

Hydraulische schema’s

De manier waarop de douche-WTW hydraulisch wordt aangesloten bepaalt hoeveel water daadwerkelijk door de WTW stroomt.

Schema A – volledige voorverwarming

De WTW-uitgang wordt aangesloten op:

• de koudwateraansluiting van de mengkraan

• de inlaat van de warmwaterbron

Hierdoor stroomt het volledige gemengde douchedebiet door de WTW. De maximale capaciteit van circa 15 liter/min is dan een harde hydraulische grens.

Schema B – alleen bronvoorverwarming

De WTW-uitgang wordt alleen aangesloten op de inlaat van de warmwaterbron. Het koude water naar de mengkraan blijft direct leidingwater.

Hierdoor ziet de WTW alleen het warme deel van het mengwater. De grens van 15 liter/min wordt daardoor minder snel bereikt.

Schema C – alleen koudwater-voorverwarming

De WTW-uitgang wordt alleen aangesloten op de koudwateraansluiting van de mengkraan. De warmwaterbron blijft direct op leidingwater aangesloten.

Hierdoor stroomt alleen de koude fractie van het mengwater door de WTW. In deze configuratie is de 15 liter/min grens zelden beperkend.

Ontwerpregels bij twee douches

Voor een stabiel systeem en goed douchecomfort gelden de volgende ontwerprichtlijnen:

• gebruik douchekoppen van maximaal ongeveer 7 liter/min

• borg dit met doorstroombegrenzers en thermostatische kranen

• houd een dynamische druk van minimaal circa 1,5 bar op beide tappunten

• beperk drukverlies in leidingen door voldoende leidingdiameters

• voer aanvoerleidingen symmetrisch uit of regel deze hydraulisch in

Controle van de warmwaterbron

Naast de douche-WTW bepaalt ook de warmwaterbron het maximaal beschikbare debiet.

Combi-ketel (doorstroomtoestel)

Typisch circa 10–16 liter/min bij een temperatuurverhoging van ongeveer 35 K. Hogere debieten kunnen door de bron worden begrensd.

Warmtepomp met (voorraad)boiler

Het debiet wordt bepaald door de warmtewisselaar, leidingen en de beschikbare opslag in het vat.

Stadswarmte of centrale boiler

Het beschikbare debiet is afhankelijk van de warmtewisselaar en de ingestelde vermogens.

Snelkeuze per scenario

Totaal debiet 14 liter/min (2 × 7 liter/min)

Schema A – geschikt

Schema B – geschikt

Schema C – geschikt

Totaal debiet 18 liter/min (2 × 9 liter/min)

Schema A – niet geschikt

Schema B – geschikt wanneer bron en leidingen dit toelaten

Schema C – geschikt wanneer druk en regeling correct zijn

Totaal debiet 20 liter/min (2 × 10 liter/min)

Schema A – niet geschikt

Schema B of C – alleen mogelijk wanneer broncapaciteit en leidingwerk voldoende zijn

Beslisstappen voor ontwerp

1. Bepaal het gewenste debiet per douche (bij voorkeur ≤ 7 liter/min).

2. Bereken het totale debiet van beide douches.

3. Tot ongeveer 15 liter/min kan schema A worden toegepast.

4. Bij hogere debieten moet worden gekozen voor schema B of C.

5. Controleer altijd of warmwaterbron en leidingwerk het totale debiet kunnen leveren.

Disclaimer

Disclaimer

Dit kennisdocument is bedoeld als praktische technische leidraad voor installateurs en adviseurs. De informatie is met zorg samengesteld op basis van actuele kennis en praktijkervaring. Elke situatie blijft echter projectspecifiek. Controleer daarom altijd of de gekozen oplossing past binnen de bouwkundige en installatietechnische uitgangspunten van je project.

We denken graag met je mee!

Twijfel je over de juiste dimensionering, detaillering of systeemkeuze? Neem gerust contact met ons op. We kijken inhoudelijk met je mee en delen onze ervaring vanuit de praktijk. Samen zorgen we voor een technisch kloppende en toekomstbestendige oplossing.

Technea, wijzer in installatietechniek
