Douchepijp-WTW: aansluitmogelijkheden en rendement


De douchepijp-WTW kent drie verschillende aansluitmogelijkheden: A, B en C. Deze aansluitwijzen staan ook beschreven in de handleiding van de douchepijp-WTW.


Overzicht aansluitwijzen


Aansluitwijze A

- Aangesloten op de douchemengkraan

- Aangesloten op de opwekker (bijvoorbeeld cv-ketel of warmtepomp)


Aansluitwijze B

- Alleen aangesloten op de douchemengkraan


Aansluitwijze C

- Alleen aangesloten op de opwekker


Rendement per aansluitwijze


Aansluitwijze A geeft het maximale rendement. Zowel de douchemengkraan als de opwekker worden voorzien van voorverwarmd water. Hierdoor wordt de warmtapwatervraag maximaal gereduceerd.


Aansluitwijze B of C geeft een beperkter rendement, omdat slechts één onderdeel van het systeem profiteert van voorverwarming.


Het theoretische rendementsverschil tussen:

- A en B/C bedraagt circa 20–25% (theoretische benadering, niet praktijkgetest)

- B en C onderling bedraagt circa 2% en is in de praktijk verwaarloosbaar


Toepassing in de praktijk

Bestaande bouw

Bij renovatie van alleen de badkamer wordt vaak gekozen voor aansluitwijze B. Het extra leidingwerk naar de opwekker (nodig voor aansluitwijze A of C) zorgt in bestaande bouw vaak voor aanzienlijk meerwerk en is niet altijd eenvoudig realiseerbaar.


Nieuwbouw of grootschalige renovatie

Hier is aansluitwijze A goed uitvoerbaar en sterk aan te raden. Het systeem kan integraal worden ontworpen en het maximale rendement wordt benut.


Aandachtspunten

- Controleer altijd de minimale inlaattemperatuur en drukcondities van de opwekker.

- Stem leidingdiameters af op het debiet.

- Houd rekening met comfort en wachttijden bij warmtapwater.


Kom je er niet uit of heb je een projectspecifieke vraag?

Neem dan contact op met Technea.

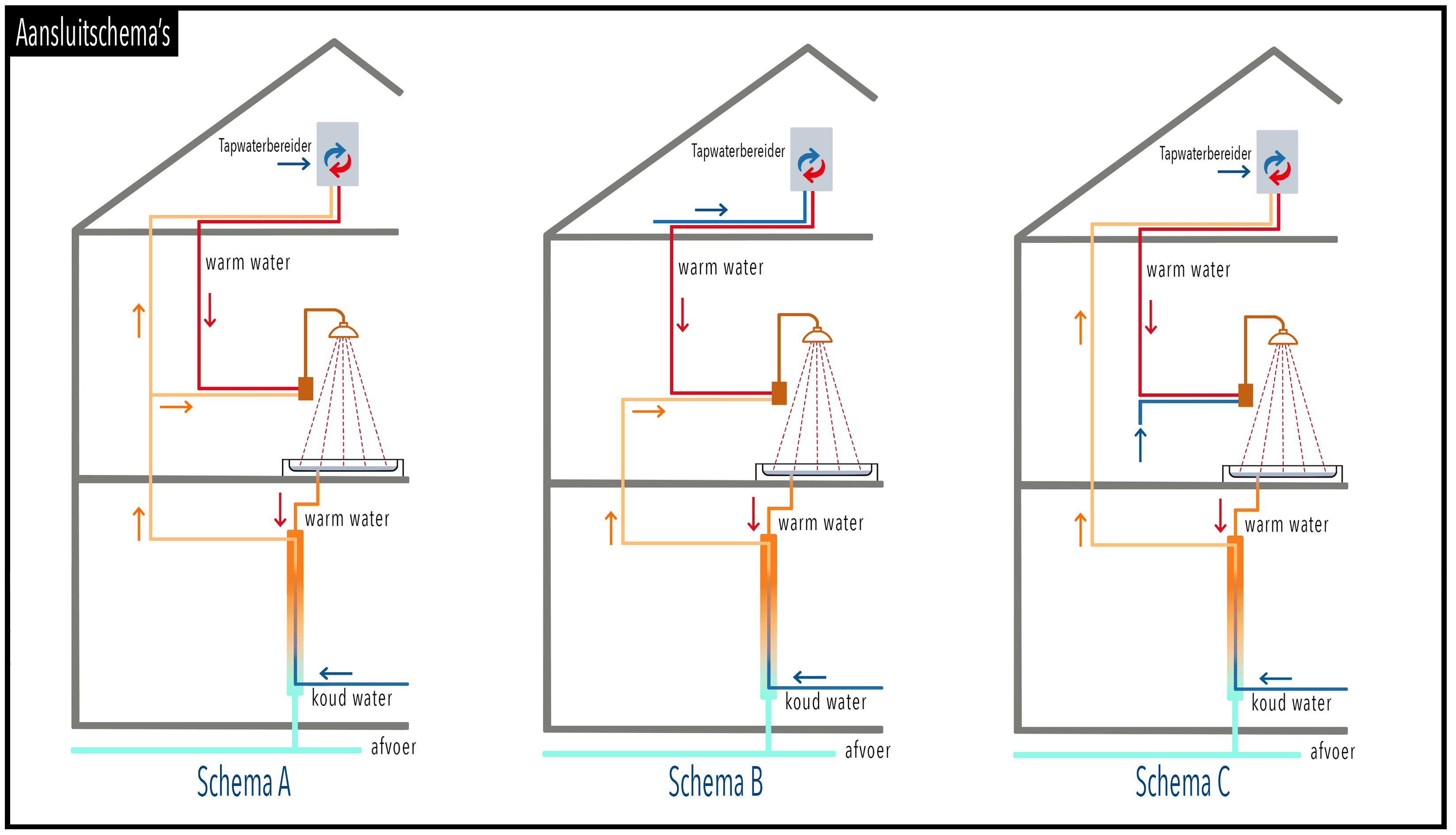

Aansluitschema van douchepijp-wtw's

Disclaimer

Dit kennisdocument is bedoeld als praktische technische leidraad voor installateurs en adviseurs. De informatie is met zorg samengesteld op basis van actuele kennis en praktijkervaring. Elke situatie blijft echter projectspecifiek. Controleer daarom altijd of de gekozen oplossing past binnen de bouwkundige en installatietechnische uitgangspunten van je project.
