Verschil tussen hydraulisch neutraal en hydraulisch actief bij vloerverwarmingsverdelers

Bij de keuze en aansluiting van een vloerverwarmingsverdeler is het belangrijk om te weten of deze hydraulisch neutraal of hydraulisch actief is aangesloten.

In het kort:

- Een hydraulisch neutrale verdeler heeft geen invloed op het cv-systeem.

- Een hydraulisch actieve verdeler beïnvloedt het cv-systeem wel.

Hydraulisch neutrale verdeler

Bij een hydraulisch neutrale aansluiting zijn de aanvoer- en retourleidingen naar de cv-installatie aangesloten aan de zuigzijde van de pomp van de vloerverwarming.

Gevolg:

- De pomp van de warmtebron (bijvoorbeeld cv-ketel of warmtepomp) en de pomp van de vloerverwarmingsverdeler beïnvloeden elkaar niet.

- Er ontstaan geen ongewenste drukverschillen tussen beide pompen.

- Het inregelen van de installatie verloopt eenvoudiger.

Toepassing:

- Meestal toegepast wanneer de verdeler binnen circa 15 meter van de warmtebron is geplaatst.

- Geschikt voor compacte installaties met beperkte leidinglengtes.

Hydraulisch actieve verdeler

Bij een hydraulisch actieve aansluiting is de pompgroep van de verdeler aangesloten tussen de aanvoer- en retourleidingen van de cv-installatie.

Gevolg:

- De pomp van de verdeler heeft invloed op het cv-circuit.

- Er kunnen druk- en debietverschillen ontstaan.

- Extra aandacht nodig bij dimensionering en inregeling.

Toepassing:

- Wordt toegepast wanneer de verdeler verder van de warmtebron is geplaatst.

- Bijvoorbeeld bij grotere leidinglengtes of meerdere afgiftesystemen.

Herkenning aan de aansluitingen

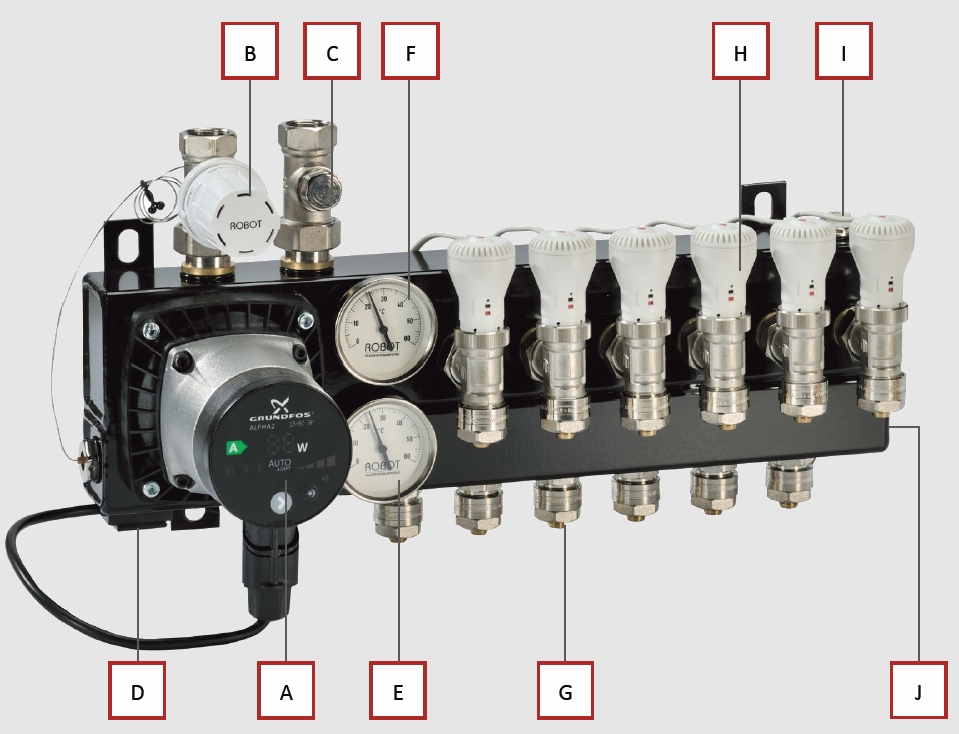

Bij de betreffende verdeler geldt:

- Aanvoer op B en retour op C → hydraulisch neutraal

- Aanvoer op B en retour op J → hydraulisch actief

Controleer altijd het schema van de fabrikant om de juiste aansluitwijze vast te stellen.

Let op

- Een verkeerde aansluiting kan leiden tot debietproblemen en comfortklachten.

- Controleer bij warmtepompen altijd de minimale volumestroom.

- Stem pompinstellingen en leidingdiameters af op de gekozen hydraulische opzet.
