Variotherm verdeler ombouw naar bovenaansluiting
Variotherm verdeler ombouw naar bovenaansluiting
Bij installaties waarbij de primaire leidingen vanuit de kelder naar de verdeler lopen, komt de aanvoer en retour vaak van boven. De Variotherm pompverdeler is hier eenvoudig op aan te passen door het pompblok te draaien. Hierdoor ontstaat een bovenaansluiting voor het primaire circuit.
De ombouw kan direct op locatie worden uitgevoerd en vereist geen aanvullende onderdelen.
Uitgangssituatie
Standaard wordt de pompverdeler geleverd met de primaire aansluiting aan de onderzijde.
Wanneer de leidingen vanuit de kelder naar boven komen, is het praktischer om de primaire aansluiting aan de bovenzijde van de verdeler te realiseren.
Ombouwprocedure

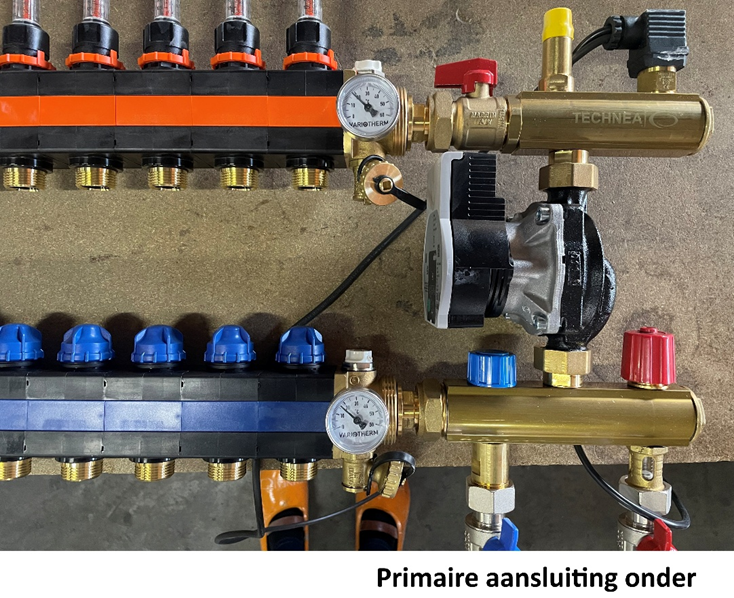

Stap 1 – Standaard levering
De pompverdeler wordt standaard geleverd met de primaire aansluiting onder.

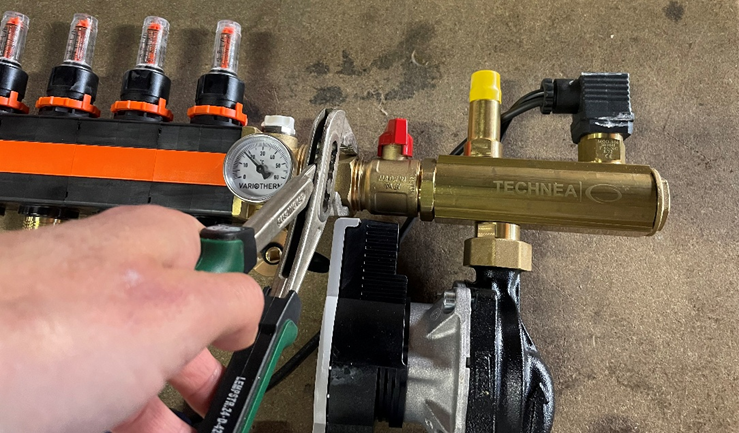

Stap 2 – Wartels losdraaien
Draai de wartels van het pompblok los met een waterpomptang.

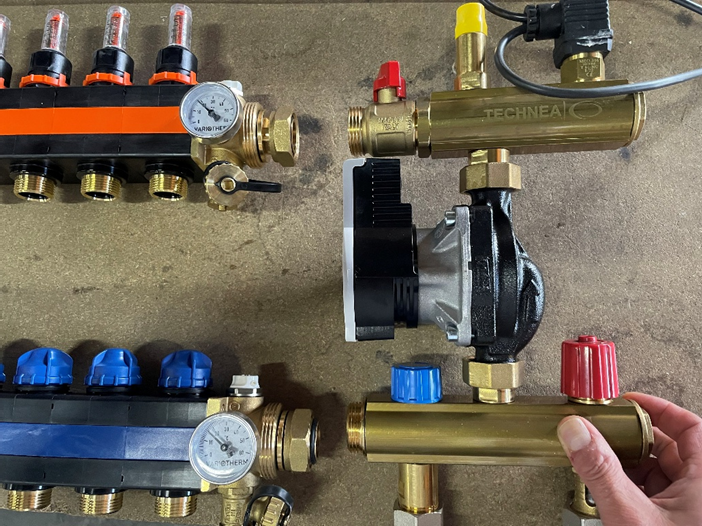

Stap 3 – Pompblok draaien
Draai het complete pompblok 180°.
Stap 4 – Blokken positioneren
Monteer de oranje blokken onder en de blauwe blokken boven en sluit deze weer aan op het pompblok.

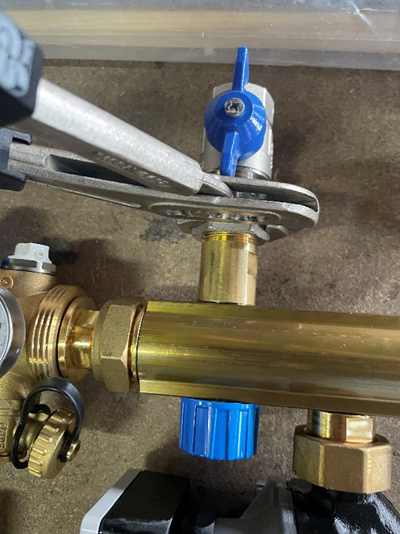

Stap 5 – Afsluiters draaien
Draai de rode en blauwe afsluiters van het primaire circuit eveneens 180°.
Stap 6 – Wartels vastzetten

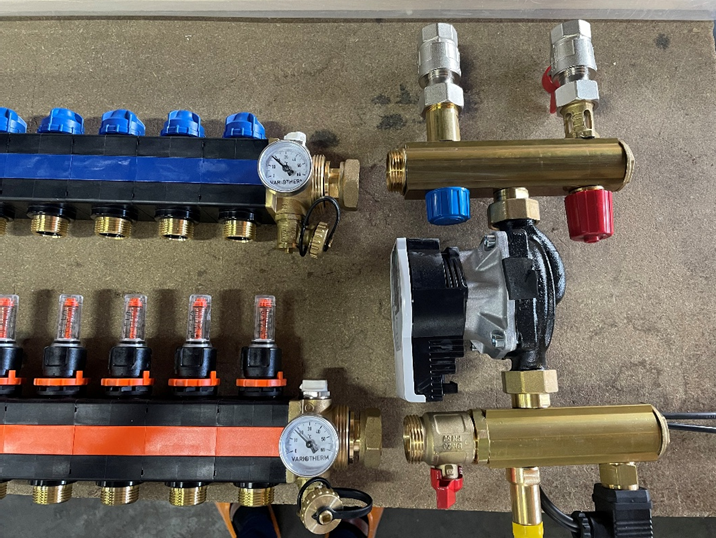

Zet alle wartels weer vast. De pompverdeler is nu geschikt voor een primaire bovenaansluiting.

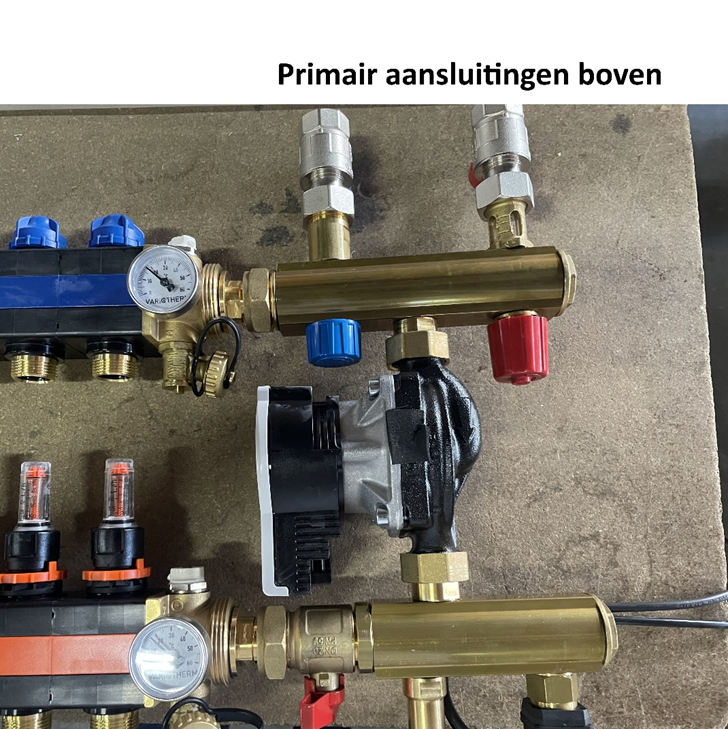

Resultaat
Na deze aanpassing bevindt de primaire aanvoer en retour zich aan de bovenzijde van de verdeler. Dit maakt de aansluiting eenvoudiger wanneer de leidingen vanuit een kelder of technische ruimte boven de verdeler binnenkomen.
De ombouw heeft geen invloed op de werking van de pompverdeler of de hydraulische prestaties van het systeem.
Disclaimer
Dit kennisdocument is bedoeld als praktische technische leidraad voor installateurs en adviseurs. De informatie is met zorg samengesteld op basis van actuele kennis en praktijkervaring. Elke situatie blijft echter projectspecifiek. Controleer daarom altijd of de gekozen oplossing past binnen de bouwkundige en installatietechnische uitgangspunten van je project.
We denken graag met je mee!
Twijfel je over de juiste dimensionering, detaillering of systeemkeuze? Neem gerust contact met ons op. We kijken inhoudelijk met je mee en delen onze ervaring vanuit de praktijk. Samen zorgen we voor een technisch kloppende en toekomstbestendige oplossing.
Technea, wijzer in installatietechniek
Technea | Pallasweg 13 | 8938 AS Leeuwarden | info@technea.nl | 058-2884739
