Variotherm verdeler - Ombouw pompverdeler naar links
Variotherm verdeler - Ombouw pompverdeler naar links
Variotherm pompverdelers worden standaard geleverd met de primaire aansluitingen aan de rechterzijde. In sommige installaties is het echter praktischer om de aanvoer en retour aan de linkerzijde van de verdeler te positioneren.
De basis van de verdeler kan eenvoudig worden omgebouwd zodat de primaire aansluiting naar links wijst. Hiervoor zijn slechts enkele standaard gereedschappen nodig.

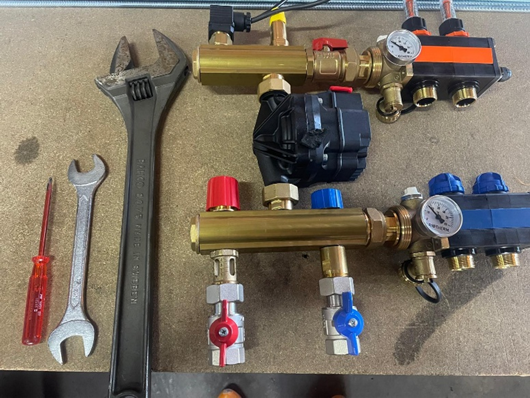

Benodigd gereedschap
- Bahco of waterpomptang
- Steeksleutel 22
- Schroevendraaier

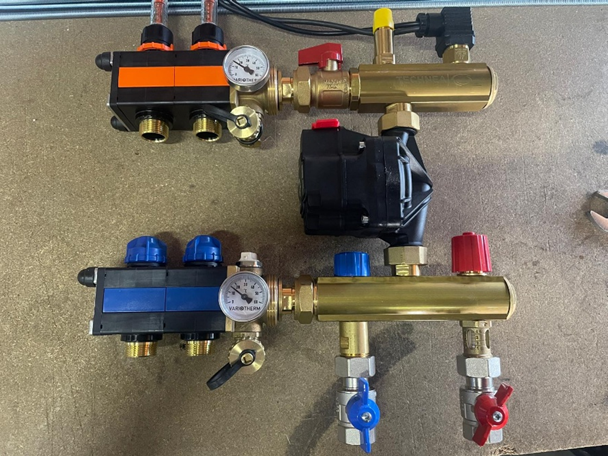

Startpositie
De pompverdeler is standaard gemonteerd met de primaire aansluitingen aan de rechterzijde.
Ombouwprocedure

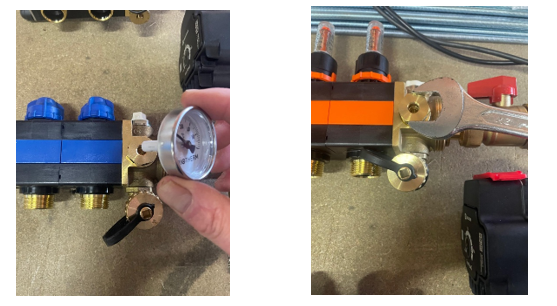

Stap 1a – Thermometers verplaatsen
Verwijder eerst de twee thermometers én de twee dompelbuizen
Draai vervolgens de twee blinddoppen los en plaats de dompelbuizen en thermometers aan de achterzijde van de verdeler.
Stap 1b – Losdraaien twee keer blinddop en verplaats de dompelbuizen en thermometers

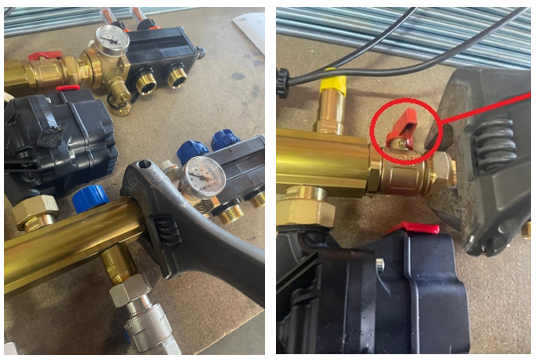

Stap 2 – Basisblok losnemen
Draai met een Bahco of waterpomptang de twee wartelaansluitingen los.
Sluit de rode afsluiter op de aanvoer voordat het blok wordt losgenomen.

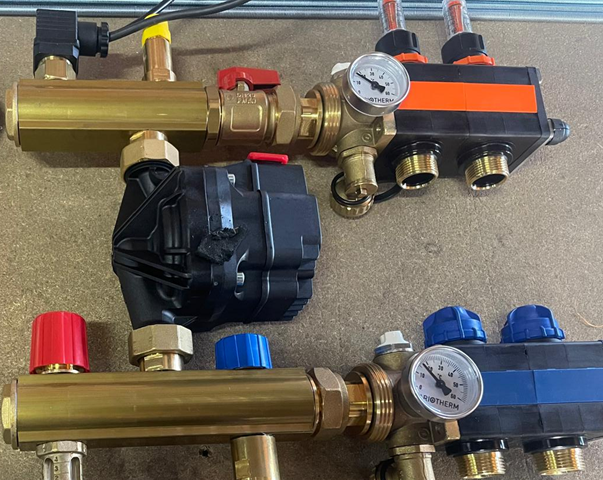

Draai vervolgens het complete basisblok om en monteer dit aan de andere zijde van de verdeler.
Let erop dat de rode kraan weer in de open stand staat.

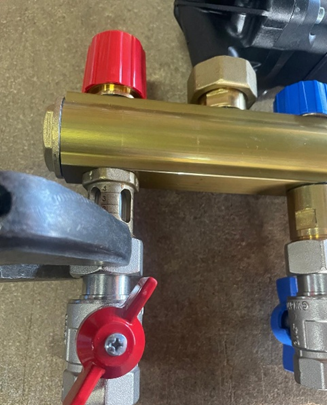

Stap 3 – Afsluiters draaien
Maak de wartelaansluitingen opnieuw los en draai de rode afsluiter (primaire aanvoer) en de blauwe afsluiter (primaire retour) 180°.

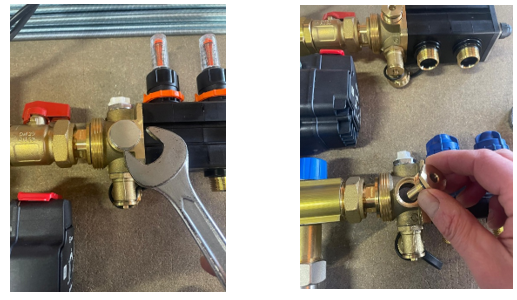

Stap 4 – Strips verplaatsen
Verplaats de oranje en blauwe strips naar de juiste positie.
Resultaat
Na deze aanpassing bevindt de primaire aansluiting zich aan de linkerzijde van de Variotherm pompverdeler. Hierdoor kan de verdeler beter worden afgestemd op de leidingrouting in de technische ruimte of installatiekast. :
