Douche-WTW in combinatie met bad – toegestaan of niet?

Douche-WTW in combinatie met bad – toegestaan of niet?


Douche wtw i.c.m. bad

Regelmatig krijgen we vragen over het toepassen van een douche wtw i.c.m. een bad.


Ondanks dat het praktisch gezien zou kunnen is dit niet toegestaan.

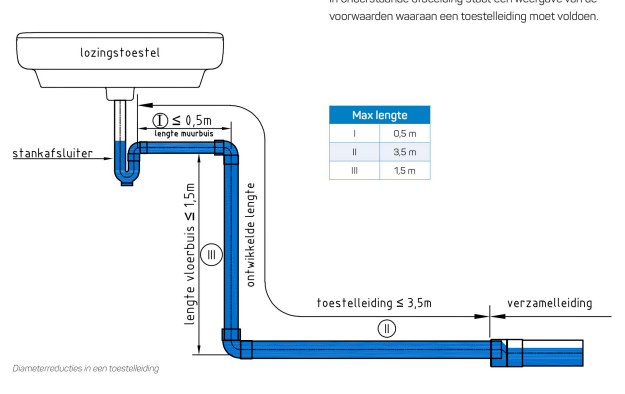

In onderstaande afbeelding zie je de diameterreducties in een toestelleiding (lozingstoestel in dit geval badkuip).
De stankafsluiter (I) moet bij en bad een diameter hebben van ⌀ 40;
En de gereduceerde diameter van de muur en vloerbuis( III) moet bij een bad  ⌀ 50 zijn;
De toestelleiding (II) moet bij een bad ⌀ 75 zijn.

Je ziet dus dat de leidingendiameter in de toestelleiding steeds een stapje groter worden. Bij het toepassen van een douche wtw (die tot de toestelleiding valt) moet dus minimaal ⌀ 75 zijn. De douche wtw heeft een diameter van ⌀ 50 en dat is dus te klein.

Mocht men toch een douche wtw gaan plaatsen bij een bad moet men rekening houden met het aanbrengen van extra beluchting op de afvoerleiding. En het rendement van een douch wtw vervalt bij gebruik van een bad. Ook zou het weglopen van het badwater iets langer kunnen duren maar in de praktijk zal dit waarschijnlijk meevallen.

Bron:

https://www.dyka.nl/media/documents/technisch-handboek-binnenriolering-nl.pdf


Disclaimer

Dit kennisdocument is bedoeld als praktische technische leidraad voor installateurs en adviseurs. De informatie is met zorg samengesteld op basis van actuele kennis en praktijkervaring. Elke situatie blijft echter projectspecifiek. Controleer daarom altijd of de gekozen oplossing past binnen de bouwkundige en installatietechnische uitgangspunten van je project.

We denken graag met je mee!

Twijfel je over de juiste dimensionering, detaillering of systeemkeuze? Neem gerust contact met ons op. We kijken inhoudelijk met je mee en delen onze ervaring vanuit de praktijk. Samen zorgen we voor een technisch kloppende en toekomstbestendige oplossing.
