Wanneer een douchegoot-WTW geen warmte overdraagt aan het koude leidingwater, wordt dit in de praktijk meestal veroorzaakt door een fout in de hydraulische aansluiting of door vervuiling van de warmtewisselaar.

De douche-WTW werkt volgens het tegenstroomprincipe: warm doucheafvoerwater stroomt door de warmtewisselaar terwijl het koude leidingwater in tegengestelde richting door een aparte leiding stroomt. Hierdoor wordt het koude water voorverwarmd voordat het de douchemengkraan bereikt.

Wanneer er geen warmteoverdracht plaatsvindt, controleer dan onderstaande punten.

Verkeerde aansluiting

Een veelvoorkomende oorzaak is dat de koudwaterleiding op de verkeerde aansluiting van de warmtewisselaar is gemonteerd. Hierdoor kan er geen correct stromingspad ontstaan.

Controleer de volgende punten:

- controleer of de koudwatertoevoer op de juiste aansluiting is aangesloten
- controleer of de terugslagklep in de juiste richting is gemonteerd
- controleer of de aanvoer en retour van het drinkwater niet zijn omgewisseld

Indien nodig kan de warmtewisselaar worden gedemonteerd om de aansluiting te corrigeren.

Controle van interne componenten

Wanneer de installatie hydraulisch correct is aangesloten, controleer dan de interne onderdelen van de douchegoot-WTW.

Stappen:

- verwijder de sifon
- verwijder de borgpinnen van de warmtewisselaar
- neem de warmtewisselaar uit de douchegoot
- controleer of de terugslagklep correct geplaatst is
- plaats de terugslagklep indien nodig in de andere poort

Controleer na montage opnieuw of de waterstroming correct plaatsvindt.

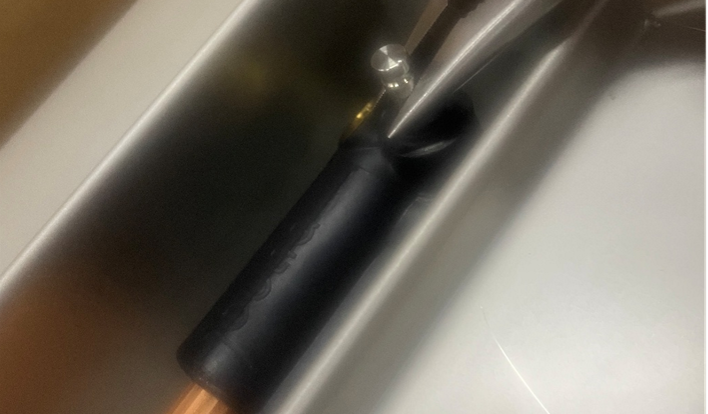

Verwijder de borgpinnen

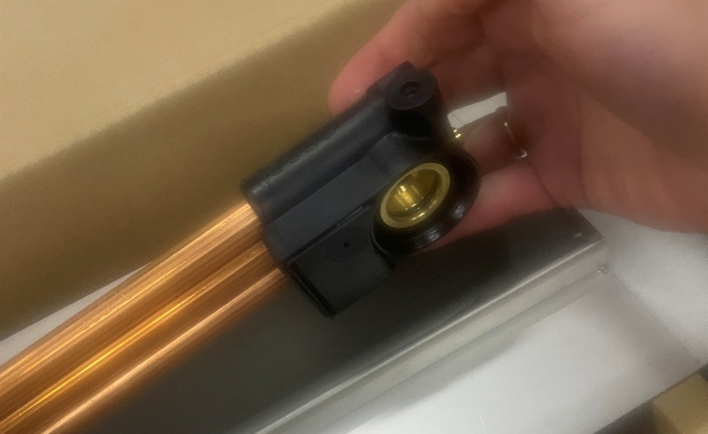

Haal de warmtewisselaar uit de goot.

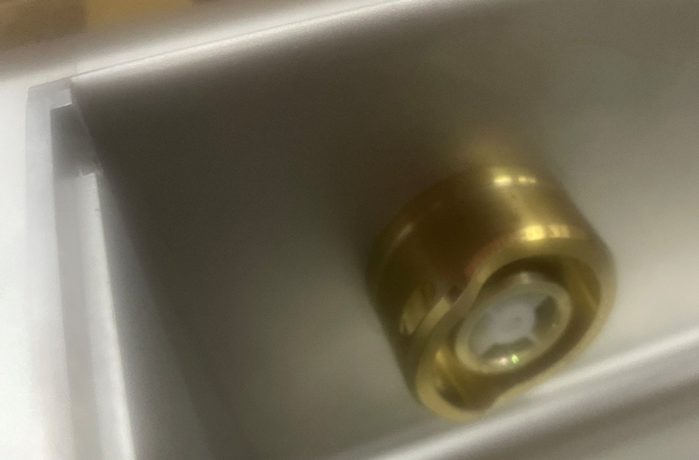

 Plaats de terugslagklep indien nodig in de andere poort .

Afsluiter gesloten

Controleer of er in het leidingnet nog een afsluiter gesloten staat.

- controleer afsluiters bij de douche
- controleer afsluiters in de technische ruimte
- controleer eventuele service-kranen bij de WTW

Een gedeeltelijk gesloten afsluiter kan de waterstroom blokkeren waardoor er geen warmteoverdracht plaatsvindt.

Vervuiling van de warmtewisselaar

Vervuiling kan de warmteoverdracht en doorstroming beperken.

Mogelijke vervuiling:
- haren
- zeepresten
- vuil of sediment

Reinig de warmtewisselaar en verwijder eventuele blokkades.

Controle na installatie

Na montage of onderhoud is het verstandig om een praktijktest uit te voeren.

Testprocedure:

1. Laat warm douchewater stromen.
2. Controleer of het koude water richting de mengkraan opwarmt.
3. Wanneer de installatie correct werkt, zal de koudwaterleiding richting de mengkraan merkbaar warmer worden.

Aanvullende aandachtspunten

- Raadpleeg de installatiehandleiding via: www.technea.nl/downloads
- Raadpleeg bij ontwerpvragen de richtlijn **ISSO 30.4** voor douche-WTW systemen.

Disclaimer

Dit kennisdocument is bedoeld als praktische technische leidraad voor installateurs en adviseurs. De informatie is met zorg samengesteld op basis van actuele kennis en praktijkervaring. Elke situatie blijft echter projectspecifiek. Controleer daarom altijd of de gekozen oplossing past binnen de bouwkundige en installatietechnische uitgangspunten van je project.

We denken graag met je mee!

Twijfel je over de juiste dimensionering, detaillering of systeemkeuze? Neem gerust contact met ons op. We kijken inhoudelijk met je mee en delen onze ervaring vanuit de praktijk. Samen zorgen we voor een technisch kloppende en toekomstbestendige oplossing.

Technea, wijzer in installatietechniek
Technea | Pallasweg 13 | 8938 AS Leeuwarden | info@technea.nl | 058-2884739
