Pompgroep aansluiten op verdeelblokken
Pompgroep aansluiten op verdeelblokken
In sommige situaties wordt de Variotherm pompgroep niet direct op de verdeelblokken gemonteerd geleverd. De pompgroep wordt dan los meegeleverd en moet op locatie hydraulisch worden gekoppeld aan de verdeelblokken.
Dit document beschrijft de aansluiting van de pompgroep op de verdeelblokken.
Uitgangssituatie
Af fabriek worden verdeelblokken normaal direct op de pompgroep gemonteerd. In deze situatie wordt de pompgroep los geleverd en wordt de verbinding tussen pompgroep en verdeelblokken gemaakt met leidingwerk.
Hierdoor ontstaat flexibiliteit in de positionering van de pompgroep en de verdeelblokken.
Primaire en secundaire zijde

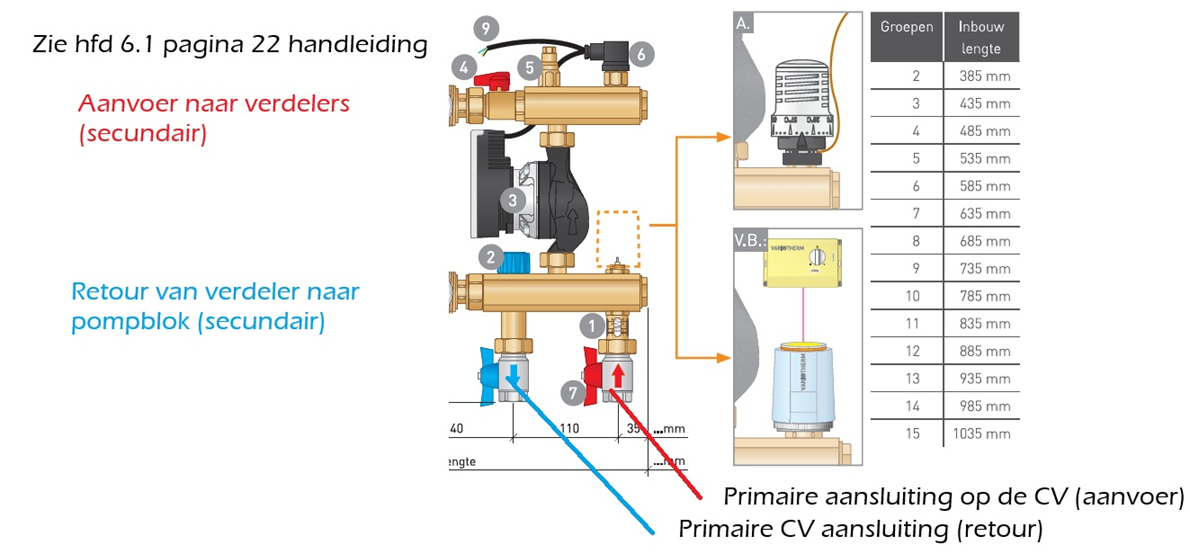

De pompgroep heeft twee hydraulische circuits:
Primair circuit
De primaire aansluitingen zijn de aanvoer en retour aan de bronzijde. Deze worden aangesloten op de warmtebron van het systeem, bijvoorbeeld:
- cv-ketel
- warmtepomp
- andere warmteopwekker
Secundair circuit
De secundaire aansluitingen zijn de aanvoer en retour naar de verwarmingsgroepen.
Deze secundaire zijde wordt eerst voorzien van leidingwerk. Het andere uiteinde van dit leidingwerk wordt vervolgens aangesloten op de verdeelblokken.
Dimensionering leidingwerk
Voor het leidingwerk tussen pompgroep en verdeelblokken geldt een belangrijk uitgangspunt: voldoende hydraulische capaciteit.
Flow is king.
Daarom wordt voor deze verbinding een leidingdiameter van **6/4"** toegepast. Hiermee wordt voldoende volumestroom gegarandeerd en worden onnodige drukverliezen voorkomen.
Aansluitprincipe
1. Sluit de primaire aanvoer en retour van de pompgroep aan op de warmtebron.
2. Monteer leidingwerk op de secundaire aanvoer en retour van de pompgroep.
3. Leid deze leidingen naar de verdeelblokken.
4. Sluit de leidingen aan op de aanvoer- en retourzijde van de verdeelblokken.
Resultaat
De pompgroep verzorgt de hydraulische scheiding tussen broncircuit en vloerverwarmingscircuit. De verdeelblokken verdelen het water vervolgens over de individuele verwarmingsgroepen.
Door het toepassen van voldoende leidingdiameter blijft de hydraulische werking van het systeem behouden en kan de pompgroep de benodigde volumestroom leveren.
Disclaimer
Dit kennisdocument is bedoeld als praktische technische leidraad voor installateurs en adviseurs. De informatie is met zorg samengesteld op basis van actuele kennis en praktijkervaring. Elke situatie blijft echter projectspecifiek. Controleer daarom altijd of de gekozen oplossing past binnen de bouwkundige en installatietechnische uitgangspunten van je project.
We denken graag met je mee!
Twijfel je over de juiste dimensionering, detaillering of systeemkeuze? Neem gerust contact met ons op. We kijken inhoudelijk met je mee en delen onze ervaring vanuit de praktijk. Samen zorgen we voor een technisch kloppende en toekomstbestendige oplossing.
Technea, wijzer in installatietechniek
Technea | Pallasweg 13 | 8938 AS Leeuwarden | info@technea.nl | 058-2884739
