Verdeler als één zone aansturen
Verdeler als één zone aansturen
Variotherm systemen worden normaal toegepast met **zone-regeling per ruimte**. Daarbij wordt iedere verwarmingsgroep afzonderlijk aangestuurd met een stelmotor en een kamerthermostaat.
In sommige projecten bestaat echter de wens om **een volledige verdeler als één zone te regelen**. Dat betekent dat alle groepen gelijktijdig openen en sluiten op basis van één thermostaat.
Deze configuratie valt buiten de standaardopzet van Variotherm systemen en wordt daarom niet als standaardoplossing beschreven in de productdocumentatie. Toch zijn er in de praktijk verschillende manieren om dit te realiseren.
Oplossing 1 – Warmtevraag rechtstreeks naar de warmtebron
De kamerthermostaat communiceert direct met de warmtebron (bijvoorbeeld warmtepomp of cv-ketel). De warmtebron start alleen wanneer er warmtevraag is vanuit de thermostaat.
In deze configuratie blijven de groepen van de verdeler permanent open en wordt de warmteafgifte uitsluitend geregeld via het starten en stoppen van de warmtebron.
Oplossing 2 – Pompschakeling op de verdeler
Een kamerthermostaat kan ook worden gebruikt om de **pomp van de verdeler aan of uit te schakelen**.
Wanneer de thermostaat warmtevraag detecteert:
- start de pomp van de verdeler
- stopt de pomp wanneer de warmtevraag verdwijnt
Belangrijk aandachtspunt:
De warmtebron moet in deze configuratie ook worden geschakeld of op een andere manier warmtevraag ontvangen. Daarom is dit meestal **niet de voorkeursoplossing**.
Oplossing 3 – Zoneklep vóór de verdeler

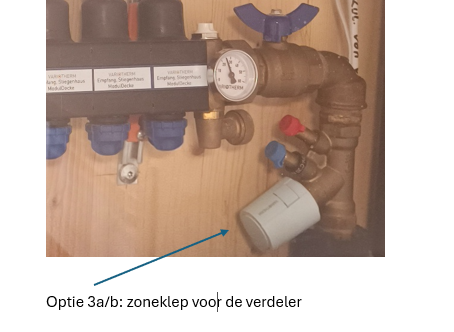

De meest gebruikte oplossing is het plaatsen van een **zoneklep vóór de verdeler**, doorgaans in de retourleiding.
De thermostaat stuurt hierbij de zoneklep aan:
- bij warmtevraag opent de klep en kan water door de verdeler stromen
- zonder warmtevraag sluit de klep en wordt de volledige verdeler hydraulisch afgesloten
Hiermee functioneert de complete verdeler als één verwarmingszone.
Uitvoering van de zoneklep-oplossing
Basisoplossing (ketel dichtbij verdeler)
Wanneer de warmtebron zich dichtbij de verdeler bevindt en een eenvoudig kabeltracé mogelijk is, kan de ketel rechtstreeks worden aangesloten op het potentiaalvrije contact van de aansluitmodule.
Uitgebreide oplossing (grotere afstand)
Wanneer de warmtebron zich verder weg bevindt (bijvoorbeeld zolder ten opzichte van begane grond), kan een draadloze oplossing worden toegepast.
Deze variant combineert de basisoplossing met aanvullende modules waardoor communicatie tussen thermostaat en warmtebron draadloos verloopt.
Voordelen van deze oplossing:
- bediening via app
- mogelijkheid voor klokprogramma’s
- toekomstbestendige uitbreidbaarheid
Deze variant wordt aanbevolen wanneer het kabeltracé lastig realiseerbaar is of wanneer de afstand groter is dan circa **10–15 meter**.
Disclaimer
Dit kennisdocument is bedoeld als praktische technische leidraad voor installateurs en adviseurs. De informatie is met zorg samengesteld op basis van actuele kennis en praktijkervaring. Elke situatie blijft echter projectspecifiek. Controleer daarom altijd of de gekozen oplossing past binnen de bouwkundige en installatietechnische uitgangspunten van je project.
We denken graag met je mee!
Twijfel je over de juiste dimensionering, detaillering of systeemkeuze? Neem gerust contact met ons op. We kijken inhoudelijk met je mee en delen onze ervaring vanuit de praktijk. Samen zorgen we voor een technisch kloppende en toekomstbestendige oplossing.
Technea, wijzer in installatietechniek
Technea | Pallasweg 13 | 8938 AS Leeuwarden | info@technea.nl | 058-2884739
